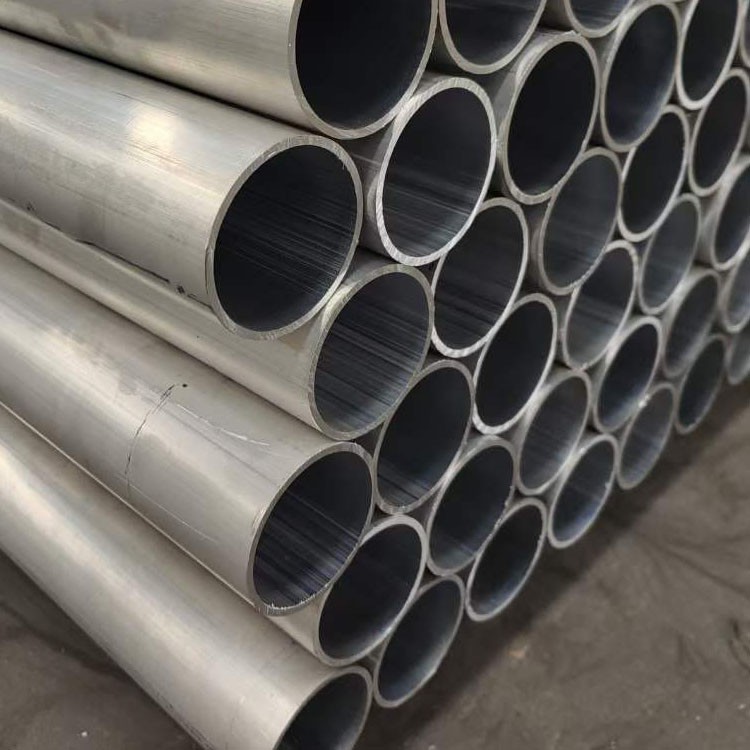

2024 T3 alumīnija apaļa caurule

2024. gada ekstrudētā alumīnija apaļa caurule ir augstas stiprības, cieta alumīnija sakausējuma produkts, kas pieder Al-Mg sērijai .

1. Materiāla sastāvs un standarti



Atbilstoši ASTM B221, AMS 4171 un EN 755-2 Starptautiskajiem standartiem, 2024- T3 alumīnija apaļajām caurulēm ir precizitātes inženierzinātņu kompozīcija, kas optimizēta aviācijas un kosmosa lietojumiem:

Primārie elementi:

Vara (cu): 3.8-4.9% (veido stiprināšanas al₂cu nogulsnes)

Magnijs (mg): 1.2-1.8% (uzlabo korozijas pretestību)

Mangāns (MN): 0.3-0.9% (uzlabo darba sacietēšanu)

Bāzes materiāls:

Alumīnijs (AL): lielāks vai vienāds ar 93,5% (bilance)

Piemaisīšanas ierobežojumi:

Dzelzs (Fe): mazāks vai vienāds ar 0,50%

Silīcijs (SI): mazāks vai vienāds ar 0,50%

Cinks (Zn): mazāks vai vienāds ar 0,25%

Titāns (Ti): mazāks vai vienāds ar 0,15%

Trešo personu validācija, izmantojot Norsok M650 ķīmiskā verifikācija, nodrošina, ka pake-partijas konsekvence . Precīza Cu/Mg attiecība (2 {. 5: 1 optimāla) ļauj efektīvi nokrišņu sacietēšana dabiskā novecojošā cikla laikā . Sakārtotais BO tiek norādīts uz Adm. BMS 7-260 un Airbus mērķi 05-01-005 kosmosa specifikācijas.



2. izturības veiktspēja



2024- T3 demonstrē izcilu izturības un svara koeficientu, kas ir kritiska augstas stresa lietojumprogrammām:

Īpašums

Novērtēt

Testa standarts

Stiepes izturība (RM)

440-485 MPA

ASTM E8

Ražas stiprums (RP0.2)

290-345 MPA

ASTM E8

Bīdes stiprums

283 MPA

ASTM B769

Spiedes raža

275 MPa

ASTM E9

Gultņa izturība

580 MPA (E/D =1.5)

ASTM E238

Noguruma izturība (5 × 10⁸ cikli)

138 MPA

R . r . Moore tests

Lūzuma izturība (KIC)

28 MPA√m

ASTM E399



Sakausējums uztur:

85% no istabas temperatūras stipruma 120 grādos

Notikuma jutības koeficients 1,25 (KT =3)

27% lielāka cikliskā sprieguma spēja nekā 6061- T6

Pilnībā atgriezenisks sprieguma ierobežojums: 125 MPa (r =-1)



3. Siltuma apstrādes stāvoklis



T3 temperamenta secība ietver precīzi kontrolētus apstrādes posmus:

Risinājumu ārstēšana:

495 grāds ± 5 grāds 20-30 minūtēm (-fāzes izšķīšana)

Atmosfēras kontrolētas krāsnis ar ± 3 grādu vienveidību

Rūdīšana:

Rapid water quenching (>200 grādu /sek. Dzesēšanas ātrums)

Laiks starp krāsni un dzeršanas tvertni:<15 seconds

Aukstā darbība:

3-5% samazinājums, izmantojot pilgering vai stiepjas iztaisnošanu

Celma ātrums, kas kontrolēts ar 0.5-2% minūtē

Dabiska novecošanās:

Minimālais 96-120 stundas 25 grādos

Relatīvais mitrums<65%

Iegūtā mikrostruktūra:

Graudu lielums: ASTM 6-7 (15-30 μM)

S '(al₂cumg) nogulsnes sadalījums

Dislokācijas blīvums: 10¹⁰/cm²

Pārkristalizācijas slieksnis: 260 grāds

Pēc veidošanās siltuma apstrāde virs 100 grādiem ir aizliegta dzirnavas jutīguma un preferenciālu nokrišņu riska dēļ pie graudu robežām .



4. Izmēri un pielāgošana



Izgatavots, lai apmierinātu kosmiskās izmēru pielaides:

Parametrs

Standarta diapazons

Precizitātes tolerance

Pielāgotas opcijas

Ārējais diametrs

10-200 mm

±0.05mm (>50mm od)

Profili, kas nav apļi

Sienas biezums

1.0-15 mm

± 5% masas

Konusveida sienas

Garums

1-6 m

+0/-0.5 mm

Līdz 12m

Taisnīgums

-

0 . 3mm/m maks.

± 0,1 mm/m

Ovālitāte

-

Mazāks vai vienāds ar 0,5% TIR

0,2% tir

Perpendikulitāte

-

Mazāks vai vienāds ar 0,5 grādiem

Mazāks vai vienāds ar 0,1 grādu



Apstrādes iespējas:

Griešana: CNC abrazīvā zāģēšana (± 0,1 mm) vai EDM

Virsmas slīpēšana gultņu derībām (RA<0.4μm)

CNC gala veidošana sarežģītām locītavu ģeometrijām

Pasivācija uz MIL-STD -753 C



5. Korozijas pretestības īpašības



Vides veiktspējas vērtējumi

Vide

Ekspozīcijas vērtējums

Kalpošanas dzīve*

Aizsardzības ieteikums

Jūras šļakatu zona

Nabadzīgi (250 stundas SST)

2-3 gadi

Mil-A -8625 I tipa anodizēšana

Rūpnieciskais atmos .

Mērens (500 stundas)

5-8 gadi

PEO pārklājums

Lauku atmosfēra

Labs (1000 stundas)

10+ gadi

PVDF pārklājums

Alclad versija

Lielisks

20+ gadi

5% apšuvuma slānis



*Ar pareizu virsmas aizsardzību

Aizsardzības sistēmas:

Anodējošs:

Hromskābe (I tips): 8-12 μm biezums

Sērskābe (II tips): 15-25 μm biezums

Pārklājumi:

Plazmas elektrolītiskā oksidācija: 50-70 μm keramikas slānis (400-600 HV)

Epoxy-Polyurethane: 120μm DFT (>2000 stundas sāls aerosols)

Katodiskā aizsardzība: Ar cinku bagāti grunti (85% Zn saturs)



6. Mašīnas īpašības



Optimizācijas parametri

Darbība

Instrumentu materiāls

Ātrums (m/min)

Barība (mm/rev)

Piezīmes

Pagrieziens

Karbīds K20

150-250

0.12-0.20

7 grādu pozitīvs grābeklis

Frizēšana

Karbīds K10

200-400

0.05-0.15

Nepieciešama kāpšanas frēzēšana

Urbšana

Tialna pārklājums

30-40

0.03-0.08

135 grādu punktu leņķis

Pieskarties

HSS-CO5

8-12

Pits saskaņots

Izmantojiet Unj pavediena formu



Veiktspējas metrika:

Mašīnu indekss: 70% (bāzes līnija: 2011- t 3=100%)

Virsmas raupjums: RA 0,8 μm sasniedzams

Chip control: Requires HP coolant >70 bārs

Paredzamā instrumenta dzīves ilgums: 30 minūtes nepārtraukta griešana

Termiskā deformācija:<0.05mm at 80°C



7. Metināmība un savienošanas metodes



Fusion metināšana nav ieteicama
Lazdu krekinga jutība pārsniedz 80% (AWS D1 . 2). Apstiprinātas alternatīvas:

Berzes maisa metināšana (FSW)

Rīka rotācija: 800-1, 200 apgr./min

Traversa ātrums: 60-150 mm/min

Plecu diametrs: 1,2 × sienas biezums

Z-Force vadība: 8-15 kN

Līmējoša savienošana

Strukturālās epoksijas: FM73 vai EA9394 (lielāka vai vienāda ar 20MPA bīde

Virsmas sagatavošana: hromāta konvertēšanas pārklājums (MIL-C -5541)

CUCLING CYCLE: 120 grādu /2 stundas zem 50 kPa spiediena

Mehāniskā stiprinājums

Hi-Lok tapas: bīdes stiprums 65kn (6 mm Ø)

Kniedes atstatums: lielāks vai vienāds ar 4 × diametra malas attālumu

Nodrošinājuma bojājumu izslēgšanas zona: 1,5 × stiprinājuma diametrs



8. fiziskās īpašības



Īpašums

Novērtēt

Testa standarts

Blīvums

2,78 g/cm³

ASTM B311

Siltumvadītspēja (100 grādu)

121 W/m·K

ASTM E1461

Cte (20-100 grāds)

23,2 μm/m · grāds

ASTM E228

Elektriskā pretestība

50 nΩ·m

ASTM B193

Elastības modulis

73.1 GPA

ASTM E111

Specifisks siltums (25 grādi)

875 J/kg · k

ASTM E1269

Latentā saplūšanas karstums

390 kJ/kg

-

Pārkristalizācijas temp

260 grāds

-



9. virsmas kvalitātes standarti



Bezšuvju konstrukcija: nav garenisko metināto līniju

Virsmas apdare: ra mazāka vai vienāda ar 0,8 μm (dzirnavu apdare), polise līdz RA 0,1 μm

Vizuālā pārbaude: uz AMS 2771 A klase

Defektu ierobežojumi:

No inclusions >0,3 mm (ASTM B557)

Skrambas<0.05mm depth

Die līnijas nepārsniedz 0,1 μm RA

Tīrīšanas protokoli:

Ultraskaņas attaukošana (AMS 2646)

Skābes kodināšana līmējošām saitēm



10. sertifikāti un pārbaude



Nesagraujoša pārbaude

Ultrasonic: Level B (EN 1714) detecting flaws >0,8 mm

Eddy Current: ASTM E309 (0,5 mm jutība)

Dye Penetrant: ASME V iedaļa 6. pants

Hidrostatisks: 50MPA testa spiediens 30 sekundes

Mehāniskā pārbaude

Stiepe: ASTM E8 vairākās temperatūrās

Cietība: Rokvela B skala (ASTM E18)

IETEKME: charpy v-notch pie -65 grāda (min . 4 j)

Apliecība

NADCAP AC7117 (Materiālu pārbaude)

AS9100 kosmiskās aviācijas kvalitāte

PED 2014/68/ES kategorija IV

ISO 9001: 2015 kvalitātes vadība

Aviācijas un kosmosa pielietojums: Zemes pārnesumu komponenti, raķešu vadības sistēmas, pievadu korpusi, hidrauliskās līnijas un spārnu Spar pastiprinājumi, kur izturības un svara attiecība ir kritiska .

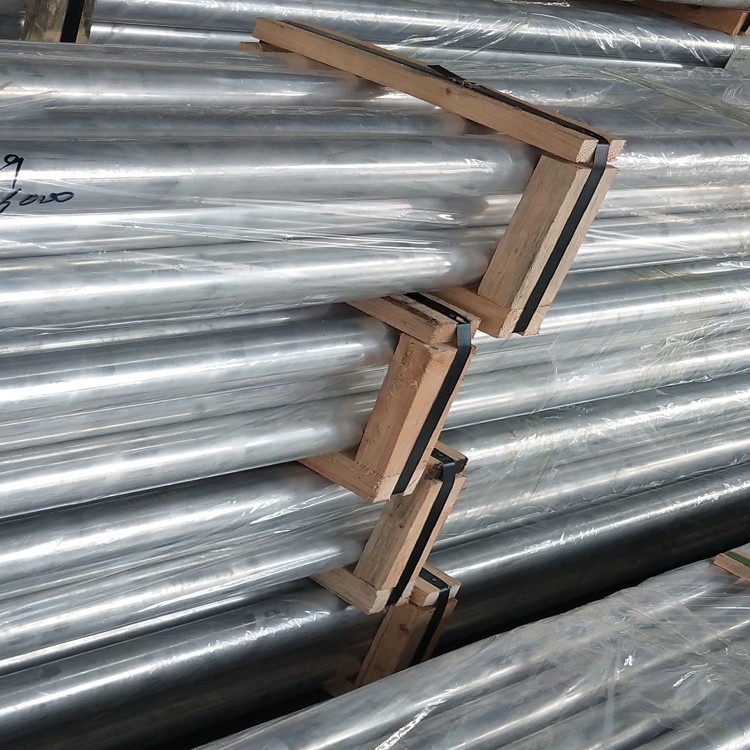

Iesaiņojums: VCI papīrs + divslāņu PE plēve ar desiccant, ISPM 15 saderīgas koka kastes . Standarta sagatavošanās laiks: 8 nedēļas .
