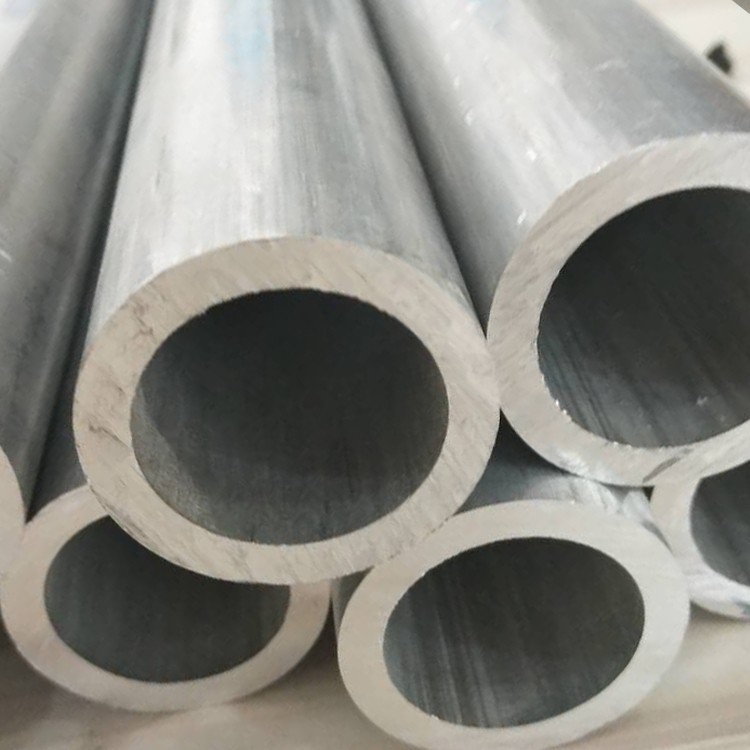

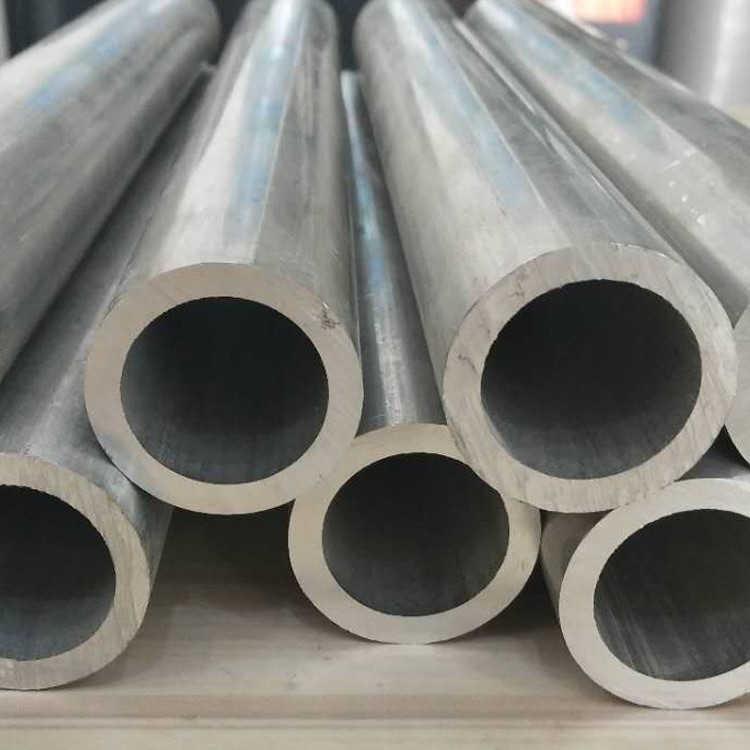

3003 alumīnija apaļa caurule

3003 bezšuvju alumīnija caurule ir daudzfunkcionāls un augstas veiktspējas materiāls, ko plaši izmanto vairākās nozarēs .

Nosūtīt pieprasījumu

1. Materiāla sastāvs un standarti

Atbilstoši ASTM B210, ASTM B491 un EN 573-3 standartiem, 3003 alumīnija apaļajām caurulēm ir ar mangānu uzlabotu sakausējuma formulējumu, kas optimizēts augstākai formējamībai un izturībai pret koroziju:

Primārie elementi:

Mangāns (MN): 1.0-1.5% (palielina izturību, neapdraudot elastību)

Magnijs (mg): mazāks vai vienāds ar 0,10% (apstrādes uzlabošanas izsekošanas daudzums)

Bāzes materiāls:

Alumīnijs (AL): lielāks vai vienāds ar 97,8% (bilance)

Piemaisīšanas ierobežojumi:

Dzelzs (Fe): mazāks vai vienāds ar 0,7%

Silīcijs (SI): mazāks vai vienāds ar 0,6%

Vara (Cu): 0.05-0.20%

Cinks (Zn): mazāks vai vienāds ar 0,10%

Piegādāts ar celm rūdītiem temperatūrām, ieskaitot H14 (¼ cieto), H18 (½ cieto) un O (atkvēlināts) par ASTM B210 specifikācijām {., kas sertificēts ar MIL-T -5062 B jūrniecības lietojumprogrammām un NSF/ANSI 61. Vienota korozijas pretestība .

2. izturības veiktspēja

3003 piedāvā izcilu aukstuma veidošanos ar mērenu stiprību strukturālai lietojumprogrammai:

Īpašums	O temperaments	H14 temperaments	H18 temperaments	Testa standarts
Stiepes izturība (RM)	110-145 MPA	145-180 MPA	170-215 MPA	ASTM E8
Ražas stiprums (RP0.2)	35-50 MPA	125-150 MPA	160-195 MPA	ASTM E8
Pagarinājums pārtraukumā (%)	25-35%	8-15%	4-8%	ASTM E8
Saspiešanas raža	40 MPa	130 MPA	165 MPa	ASTM E9
Bīdes stiprums	75 MPa	100 MPa	130 MPA	ASTM B769
Noguruma izturība (10⁷ cikli)	60 MPa	75 MPa	95 MPa	ISO 1099
Dziļās zīmēšanas koeficients (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >90% LAPĪBA -196 grāda iegūšanā un uzrāda lieliskas formēšanas īpašības auksti strādājošās operācijās .

3. Siltuma apstrāde un apstrāde

Kā nesamērīgs sakausējums, mehāniskās īpašības tiek sasniegtas ar celma sacietēšanu:

Aukstā darba process

Karsts ripošana: Sākotnējā apstrāde pie 370-480 pakāpes līdz 8 mm biezumam

Auksts zīmējums: Secīgi samazinājumi sasniedz:

O temperaments: pilna atkvēlināšana 415 grādos

H14: 7-15% apgabala samazinājums

H18: 25-30% apgabala samazināšana

Starpposma atkvēlināšana: 315-345 grāds 2 stundas uz 50% samazinājumu

Iegūtā mikrostruktūra

Graudu lielums: ASTM 6-9 (10-30 μm EquiaAxed graudi)

Dispersoīdi: al₆ (Mn, Fe) fāzes daļiņas (<0.5μm)

Dislokācijas blīvums: 10⁷/cm² (O) līdz 10¹⁰/cm² (H18)

Tekstūras koeficients:<0.65 for deep drawing applications

Pārkristalizācijas slieksnis: 250-280 grāds

4. Izmēri un pielāgošana

Izgatavots, lai precīzi pielietotu HVAC un arhitektūras lietojumprogrammas:

Parametrs	Standarta diapazons	Precizitātes tolerance	Pielāgotas opcijas
Ārējais diametrs	3-400 mm	± 0,1% od	Eliptiski profili
Sienas biezums	0.3-8 mm	± 8% masas	Konusveida sadaļas
Garums	0.5-12 m	+2 mm/-0 mm	Sagriezts līdz 60 m
Taisnīgums	-	1 . 5mm/m maks.	± 0,5 mm/m
Ovālitāte	-	Mazāks vai vienāds ar 1,2% TIR	Mazāks vai vienāds ar 0,5% TIR
Saliekt rādiusu (min)	1,0 × OD	-	Vismaz 0,6 × OD

Īpašs izgatavošana:

Paplašināšanās veidošana siltummaiņa savienojumiem

Rotary smaile konusveida samazināšanai

Pielāgota beigu formēšana (uzliesmojums, lodītes, izspiesties)

Roll rievošana mehāniskām locītavām

Spirāles caurules konfigurācijas

5. Korozijas pretestības īpašības

Vides veiktspējas dati

Vide	ISO 9223 vērtējums	Korozijas ātrums (μm/gadā)	Aizsardzības ieteikums
Saldūdens	RC1 (izcils)	<0.5 μm/yr	Iekšējā pasivācija
Ķīmiska apstrāde	RC2 (izcils)	1-3 μm/gadā	Polietilēna odere
Piekrastes atmosfēra	RC3 (labs)	3-8 μm/gadā	Hromāta pārveidošanas pārklājums
Rūpniecības zona	RC3 (labs)	8-15 μm/gadā	Pulvera pārklājums
Pārtikas pārstrāde	RC1 (izcils)	0,2 μm/gadā	Elektropolēšana

Aizsardzības sistēmas:

Pasniegšana: Slāpekļskābes apstrāde uz ASTM B580

Pārklājumi:

Epoksi-fenoliskie pārklājumi: 30-60 μM DFT

Poliuretāns: 40-80 μm UV rezistencei

Galvaniskā aizsardzība: Cinka aerosola metalizācija + hermētiķis

Biocīda ārstēšana: Sudraba jonu impregnācija mikrobu kontrolei

6. Mašīnas īpašības

Optimizācijas parametri

Darbība	Instrumentu materiāls	Ātrums (m/min)	Barība (mm/rev)	Piezīmes
Pagrieziens	Karbīds K10	250-450	0.25-0.45	Asa pozitīva grābeklis
Frizēšana	Karbīds K20	300-500	0.15-0.30	Augstas spirāles rīki
Urbšana	HSS-CO5	100-150	0.12-0.20	130 grādu punktu leņķis
Pieskarties	HSS-CO5	25-40	Pits saskaņots	90% diegu dziļums

Veiktspējas metrika:

Mašīnu indekss: 95% (bāzes līnija: 2011- t 3=100%)

Virsmas raupjums: RA 0,5 μm sasniedzama sausa apstrāde

Iebūvētā malu pretestība: lieliska (1. pakāpe uz ISO 3685)

Mikroshēmas veidošanās: nepārtrauktas spirāles mikroshēmas

Instrumenta kalpošanas laiks: 50% ilgāks par 6061 sakausējumu

Dzesēšanas šķidruma ieteikums: minimāls (5-7% emulsija)

7. Metināmība un savienošanas metodes

Lieliska metināmība visos procesos

Gāzes metāla loka metināšana (GMAW)

Filler Wire: ER4043 (ALSI5) vai ER1100

Gāzes ekranēšana: ar + 25-30% he maisījumu

Stieples ātrums: 8-12 m/min (OD 12-50 mm)

Siltuma ieeja: mazāka vai vienāda ar 0,8 kJ/mm

Pievienošanās metodes

Lodēšana:

Cinka-alumīnija lodmetieši: 390-450 grāds

Flux tips: nekorozīva organiska

Līmējoša savienošana:

Poliuretāna līmes: 18-25 MPA bīde

Epoksijas sistēmas: 30-40 MPA stiepe

Mehāniskā stiprinājums:

Fāzēm ar gala savienojumiem

Push-connect veidgabali

Pastāvīgu locītavu klinčs

8. fiziskās īpašības

Īpašums	Novērtēt	Testa standarts
Blīvums	2,73 g/cm³	ASTM B311
Siltumvadītspēja (25 grādi)	193 W/m·K	ASTM E1461
Cte (20-100 grāds)	23,2 μm/m · grāds	ASTM E228
Elektriskā vadītspēja	51% IACS	ASTM B193
Elastības modulis	69.0 GPA	ASTM E111
Specifisks siltums (100 grāds)	897 J/kg · K	ASTM E1269
Termiskās izplešanās koeficients	0,55 m/m grāds	ASTM D696
Atstarošanās (redzama)	85%	ASTM E903
Izstarojums (noslīpēts)	0.05	ASTM E423

9. virsmas kvalitātes standarti

Pabeigšanas iespējas:

Dzirnavu apdare: ra 0.8-1.2 μm

Matēta apdare: ra 0.3-0.6 μm

Spoguļa laka: ra<0.1μm achievable

Satīna anodēšana: RA 0.4μm

Pārbaudes kritēriji (ASTM B491):

Virsmas nepilnības: mazāka vai vienāda ar 0,005 mm dziļumu

Die zīmes: mazāka vai vienāda ar 0,05 mm augstumu

Izkrāsošana: nav

Oxide uniformity: >95% pārklājums

Tīrīšanas protokoli:

Sārmainā tīrīšana uz AMS 2647

Spilgts iegremdēšana dekoratīvām lietojumprogrammām

Tvaika tīrīšana pārtikas kvalitātes caurulēm

10. sertifikāti un pārbaude

Kvalitātes nodrošināšanas protokoli

Ķīmiskā pārbaude:

Optiskās emisijas spektrometrija

ICP masas spektroskopija piemaisījumiem

Fiziskā pārbaude:

Saplacināšanas tests līdz 60% OD samazināšanai

Reversā līkuma tests: 180 grādi bez plaisāšanas

Hidrostatiskā spiediena pārbaude: 3 × darba spiediens

NDT metodes:

Eddy Current Testing vienā ASTM E309

Ultraskaņas sienas biezuma pārbaude

Hēlija noplūdes pārbaude

Nozares sertifikāti

NSF/ANSI 61 dzeramā ūdens sistēmām

ASME BPVC VIII sadaļas atbilstība

FDA CFR 21.177.1500 (kontakts ar pārtiku)

Mil-t -5062 B jūras spēku specifikācija

PED 2014/68/ES I pielikums

Lloyd reģistra veida apstiprinājums

Primārās lietojumprogrammas: Siltummaiņa komponenti, kondensatora caurules, pilienu apūdeņošanas sistēmas, mēbeļu ietvari, dekoratīvās struktūras, ķīmiskās pārneses līnijas un kriogēnie trauki, kur korozijas izturība un formable ir kritiska .

Iesaiņojums: VCI papīra savstarpēja pārtraukšana + PE iesaiņojuma saišķi, kase ar pastiprinātiem stūriem . Standarta sagatavošanās laiks: 3 nedēļas uzglabātiem izmēriem .
