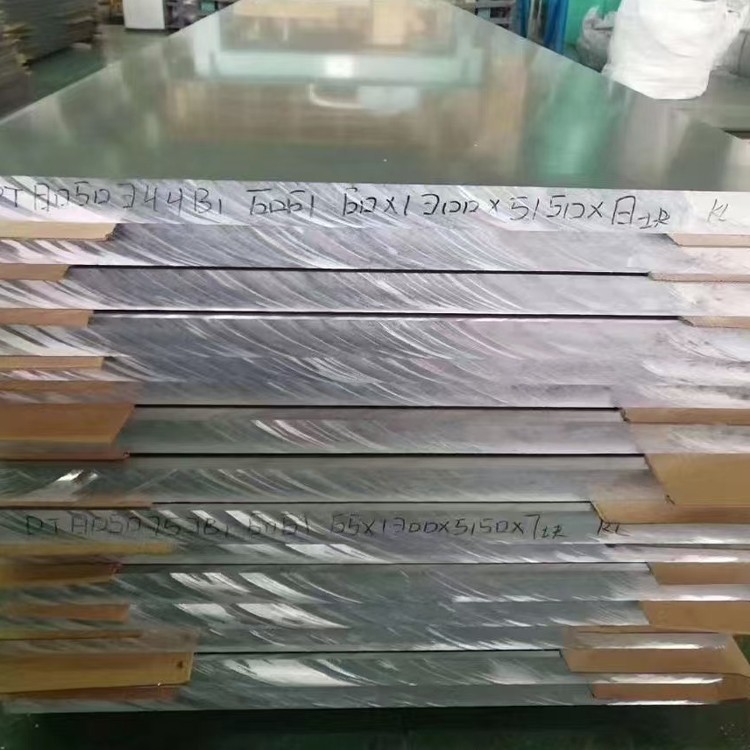

6061 T6 alumīnija plāksne

6061 Alumīnija sakausējuma plāksne ir leģēta tērauda plāksnes materiāls ar labu izturību pret koroziju, lielisku metināmību, labu aukstumu un mērenu stiprību .

Nosūtīt pieprasījumu

1. Materiālu kompozīcijas un ražošanas process

6061 Alumīnija sakausējums (ASTM B209, AMS QQ-A {-250/11) ir termiski apstrādājams Al-Mg-Si sakausējums, kas optimizēts augstas stiprības un svara attiecībām . T6 temperaments nodrošina optimālas mehāniskas īpašības, izmantojot šķīduma siltuma apstrādi un mākslīgu novecošanos:

Sakausējuma ķīmija:

Magnijs (mg): 0.8-1.2% (šķīduma stiprināšana)

Silīcijs (SI): 0.4-0.8% (nokrišņu sacietēšana)

Vara (Cu): 0.15-0.40% (uzlabota apstrāde)

Chromium (Cr): 0.04-0.35% (graudu kontrole)

Dzelzs (Fe): mazāks vai vienāds ar 0,70% maks.

Bāzes materiāls:

Alumīnijs (AL): lielāks vai vienāds ar 97,5% (bilance)

Kontrolēti piemaisījumi:

Cinks (Zn): mazāks vai vienāds ar 0,25% maks.

Titāns (Ti): mazāks vai vienāds ar 0,15% maks.

Mangāns (MN): mazāks vai vienāds ar 0,15% maks.

Termomehāniskā apstrāde:

Tieša atdzesēšanas liešana: 680-710 pakāpes izkausēta temperatūra

Homogenizācija: 540-560 grāds 8-12 stundām

Karstā ritēšana: samazinājums 430-490 grāds

Aukstā ritēšana: galīgā mērierīces samazināšana (15-25%)

Risinājuma siltuma apstrāde: 530 grāds ± 5 grāds 1-2 stundām

Water Quenching: Cooling rate >200 grāds /min

Mākslīgā novecošanās: 160-180 grāds 8-12 stundām

Sertificēts atbilstoši AMS 4025 un EN 485 standartiem ar pilnīgu izsekojamību no sagataves līdz gatavajai plāksnei .

2. T6 temperatūras stāvokļa mehāniskās īpašības

Īpašums	Minimums	Tipisks	Testa standarts	Piezīmes
Galīgā stiepes izturība	260 MPA	310 MPa	ASTM B557	Pārāks par T651 temperamentu
Ražas stiprums (RP0.2)	240 MPa	275 MPa	ASTM B557	95% saglabāšana 100 grādos
Pagarinājums (50 mm gabarīts)	10%	12-17%	ASTM B557	Augstāks biezākās sekcijās
Bīdes stiprums	170 MPA	205 MPA	ASTM B769	85% no stiepes izturības
Gultņa izturība	480 MPa	530 MPA	ASTM E238	E/D =2.0 nosacījums
Noguruma stiprums (10⁷)	95 MPa	110 MPa	ASTM E466	R =-1 nosacījums
Cietība (Brinell)	95 HB	100 HB	ASTM E10	Konsekventa caur plāksni
Ietekme izturība (carpy)	14 J	18 J	ASTM E23	Istabas temperatūrā
Lūzuma izturība (K₁c)	29 MPA√m	34 MPA√m	ASTM E399	TL orientācija

3. T6 siltuma apstrāde un mikrostruktūras kontrole

Precīza termiskā apstrāde:

Risinājumu ārstēšana:

Temperatūra: 529-533 grāds (± 3 grādu kontrole)

Mērciet laiku: 60 minūtes minimums par collu biezumu

Atmosfēra: aizsargājoša slāpekļa vide

Rūdīšanas process:

Pārsūtīšanas laiks:<15 seconds furnace-to-quench

Ūdens temperatūra: 20-40 grāds (kontrolēts dzesētājs)

Agitation: Turbulent flow >1,5 m/sek

Novecošanās ārstēšana:

Viena posma: 165-175 grāds 8-10 stundām

Divkārša posms: 120 grāds /5HR + 175 grāds /8HR (īpašs)

Mikrostruktūras īpašības:

Graudu lielums: ASTM 6-7 (50-100 μM)

Nogulsnes fāzes:

"Adata nogulsnējas (5-50 nm garums)

'ROD līdzīgas fāzes (100-500 nm)

Sekundārie nogulsnes:

Al-fe-si dispersoīdi

Mg₂si sacietēšanas fāzes

Dislokācijas blīvums: 4-6 × 10¹⁰/cm²

Recrystallization frakcija: 75-90%

4. Dimensijas specifikācijas un pielaides

Parametrs	Standarta diapazons	Komerciāla tolerance	Precizitātes tolerance
Biezums	3-150 mm	±0.5-1.0%	±0.1-0.3%
Platums	1000-3000 mm	± 10 mm	± 2 mm
Garums	2000-12000 mm	+20/-0 mm	+5/-0 mm
Līdzenums	N/A	ASTM B209 klase	1/4 komerciālā specifikācija
Virsmas nelīdzenums	N/A	0.8-1.5 μM RA	0.2-0.4 μM RA
Garantija	N/A	Mazāks vai vienāds ar 2 mm/1000 mm	Mazāks vai vienāds ar 0,5 mm/1000 mm

Īpašas iespējas:

Lielizmēra plāksnes: līdz 4500 mm plata × 18000 mm garas

Ultraskaņas kalibrēšana: ASTM B594 līmenis A

Malas apstākļi: griešanas, apstrādes vai dzirnavu apdare plazmā

Svara aprēķina formula: biezums (mm) × platums (m) × garums (m) × 2.703=Svars (kg)

5. Korozijas pretestība un virsmas aizsardzība

Vide	Sniegums	Korozijas ātrums	Aizsardzības metode
Rūpnieciskā atmosfēra	Labs	0.005-0.02 mm/gadā	Hromskābes anodēšana
Jūras vide	Godīgs	0.01-0.03 mm/gadā	Fluoropolimēra pārklājums
Saldūdens	Lielisks	Nenozīmīgs	PTFE piesūcināšana
Ķīmiska iedarbība	Mainīgs	No skābes atkarīgs	PVDF pārklājums
Stresa korozija	Labs	SCC threshold>150MPA	Īpaša rūdīšana

Virsmas uzlabošanas iespējas:

Anodēšana:

II tips: 5-25 μm biezums

III tips: 25-75 μm cietība

Ķīmiskā konvertēšana:

Hromāts (1.A klase)

Alternatīvas bez hromija

Organiskā apdare:

Pulvera pārklājums (60-120 μm)

Šķidrie pārklājumi (EP, PU, akrils)

Reljefa iespējas:

Dimanta plāksnes modelis

Lineārie protektora modeļi

6. apstrādes un izgatavošanas veiktspēja

Darbība	Instrumentu materiāls	Ieteicamie parametri	Virsmas kvalitāte
Frizēšana	Karbīda ieliktņi	Vc =500-800 m/min, fz =0.1-0.3 mm	Ra 0.8-1.6 μm
Urbšana	HSS-CO treniņi	Vc =50-80 m/min, fn =0.1 mm/rev	Caurumu tolerance H9
Pagrieziens	PCD rīki	Vc =800-1200 m/min	Ra0.4-0.8 ēn
Pieskarties	Spirālveida krāni	Vc =10-15 m/min	6h pavedienu kvalitāte
Ūdensjeta griešana	3800 bāru abrazīvs	Ātrums =150-300 mm/min	± 0,15 mm precizitāte

Formēšanas īpašības:

Saliekt rādiusu (minimums):

90 grādu liekšana: 1,5t (t=biezums)

Aukstā formēšana: 2.0T minimums

Elastīgā atsperes atvere: 1-3 Nepieciešama grāda kompensācija

Stiepes Formējamība:

Maksimālais pagarinājums: 8-10%

Celma sacietēšanas eksponents: 0.08-0.12

7. Metināšana un pievienošanās tehnoloģijas

Ieteicamie metināšanas procesi:

Gāzes metāla loka metināšana (GMAW):

Vads: ER4043 vai ER5356

Parametri: 20-24 v, 160-220 a

Gāze: argons (100%) vai ar/viņš sajaucas

Volframa inertā gāze (GTAW):

Elektrods: Keratēts volframs

Amperage: 150-300 dcen

Berzes maisa metināšana (FSW):

Rīka rotācija: 600-1200 RPM

Ceļojuma ātrums: 150-350 mm/min

Pēc termiņa:

Risinājuma termiskā apstrāde: nav ieteicams

Tikai novecošanās: 165 grāds 4-6 stundām

Dabiska novecošanās: T4 stāvoklis atjaunots pēc 4 dienām

8. Inženierzinātņu lietojumprogrammu fiziskās īpašības

Īpašums	Novērtēt	Pielietojuma nozīmīgums
Blīvums	2,70 g/cm³	Viegls konstrukcijas dizains
Younga modulis	68,9 GPA	Stīvuma aprēķini
Puasona attiecība	0.33	Galīgo elementu analīze
Cte (20-100 grāds)	23.6 ×10⁻⁶/K	Termiskās izplešanās apsvērums
Siltumvadītspēja	167 W/m·K	Siltuma izkliedes lietojumprogrammas
Elektriskā vadītspēja	40% IACS	Elektriskie korpusi
Kušanas diapazons	582-652 grāds	Augstas temperatūras ierobežojumi
Magnētiskā caurlaidība	1.00002	Ne magnētiskas lietojumprogrammas
Īpaša siltuma jauda	896 J/kg · K	Siltuma vadības sistēmas

9. Kvalitātes kontrole un sertifikācija

Testēšanas protokols:

Ķīmiskā analīze: dzirksteļi visiem sūtījumiem

Mehāniskā pārbaude:

Stiepes testi: katra 2000 kg partija

Cietība: vairākas vietas vienā plāksnē

Nesagraujoša pārbaude:

Ultraskaņas: Per ASTM B594 līmenī A

Krāsviela: ASTM E1417

Korozijas pārbaude:

ASTM G47 SCC novērtēšanai

ASTM G67 starpgranulārai korozijai

Sertifikācijas atbilstība:

ISO 9001: 2015 kvalitātes sistēma

AS9100 Aerospace sertifikācija

NADCAP akreditēta siltuma apstrāde

PED 2014/68/ES atbilstība

NACE MR0175/ISO 15156

ASME katlu un spiediena trauka kods

AMS 2770 termiskās apstrādes standarts

10. Rūpnieciskās lietojumprogrammas un apstrāde

Galvenās lietojumprogrammu nozares:

Aviācijas un kosmosa strukturālās sastāvdaļas

Jūras rāmji un ieklāšana

Automobiļu šasija un rāmji

Aizsardzības transportlīdzekļu bruņu pārklājums

Robotikas strukturālie elementi

Augstas veiktspējas velosipēdu rāmji

Pusvadītāju aprīkojums

Arhitektūras strukturālie elementi

Uzglabāšanas un apstrādes protokols:

Uzglabāšanas orientācija: vertikāla vai plakana ar vienmērīgu atbalstu

Vides kontroles:

Temperatūra: 15-30 grāds

Mitrums:<60% RH

Virsmas aizsardzība:

Aizsargājoša plastmasas plēve

VCI (tvaika korozijas inhibitors) papīrs

Kraušanas prasības:

Koka starplikas katru 300-500 mm

Maksimālais kaudzes augstums: 1000 mm

Apstrādes aprīkojums:

Vakuuma celšanas sistēmas

Magnētiski āķi

Malu aizsargi uz siksnām

Griešanas un izgatavošanas piesardzības pasākumi:

Plazmas griešanas parametru kontrole

Ūdensjeta griešanas leņķa precizitāte

Darba dzesēšanas šķidruma prasības

Iepriekš saliekot siltuma apstrādes apsvērumus

Pēc novecošanās ieteikumi pēc metināšanas
