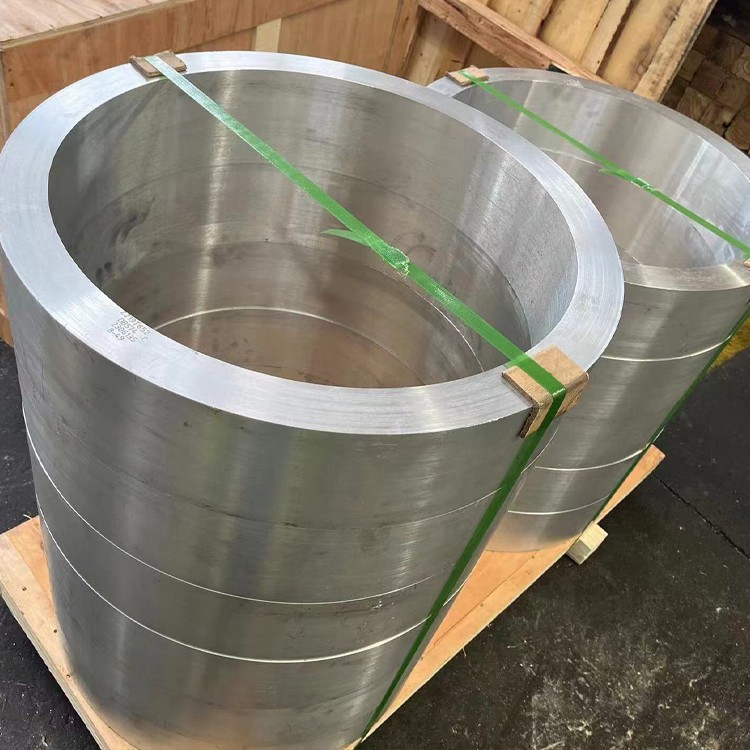

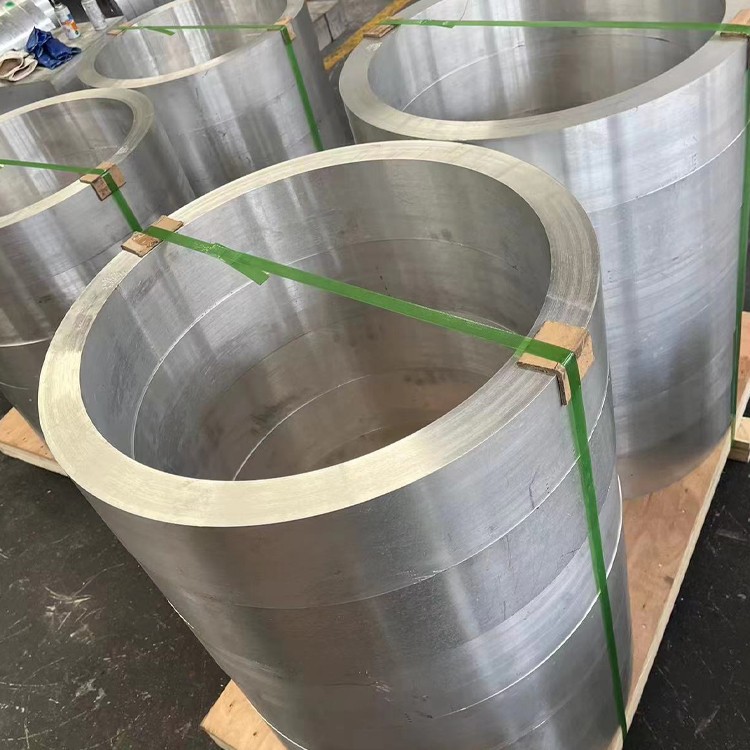

2A12 alumīnija kaltais caurule kosmosam

2A12 Alumīnija kaltais caurule ir izgatavota no 2A12 alumīnija sakausējuma, kam raksturīga tā augstā izturība un cietība . Šim sakausējumam var veikt siltuma apstrādi, lai vēl vairāk uzlabotu tā mehāniskās īpašības .}} lieliskās mehāniskās īpašības un metināšanas veiktspējas dēļ.

Nosūtīt pieprasījumu

1. Materiālā kompozīcija un kosmiskās kalšanas process

2A12 (AA2124) Aviācijas un kvalitatīvās kaltās caurules atbilst AMS 4157, ASTM B247 un MIL-T -9046 specifikācijām, kas formulētas optimālai stiprības un svara attiecībai lidojuma kritiskos komponentos:

Sakausējuma ķīmija:

Vara (Cu): 3.8-4.9% (primārā stiprināšana)

Magnijs (mg): 1.2-1.8% (nokrišņu sacietēšana)

Mangāns (MN): 0.30-0.9% (graudu uzlabošana)

Bāzes materiāls:

Alumīnijs (Al): lielāks vai vienāds ar 92,5% (bilance)

Kontrolēti piemaisījumi:

Dzelzs (Fe): mazāks vai vienāds ar 0,30% maks.

Silīcijs (SI): mazāks vai vienāds ar 0,50% maks.

Cinks (Zn): mazāks vai vienāds ar 0,25% maks.

Titāns (Ti): mazāks vai vienāds ar 0,15% maks.

Precīzs kalšanas protokols:

Iepriekšēja sildīšana: 390-430 grāds argona vairoga vadībā

Izotermālā kalšana: 350-400 grāds ± 10 grāds

Samazināšanas koeficients: 5: 1

Celma ātruma kontrole: 0.1-3 Sec⁻¹

Graudu plūsmas izlīdzināšana: gareniska ± 5 grādu novirze

Nospiediet prasības: 12, 000-40, 000 ton hidraulika

Pēcspēka termiskā kondicionēšana: Stresa izlīdzināšana ar 250 grādu /2HR

Sertificēts NADCAP AC7102 par kosmiskās aviācijas kalumiem ar pilnīgu digitālo izsekojamību uz AS9100 standartiem .

2. Mehāniskā veiktspēja aviācijas un kosmosa pakalpojumā

Īpašums	Kalts t6 rūdījums	Izspiesta bāzes līnija	Aviācijas un kosmosa standarts
Galīgā stiepes izturība	440-470 MPA	400-430 MPA	ASTM E8
Ražas stiprums (RP0.2)	290-330 MPA	260-290 MPA	ASTM E8
Pagarinājums (%)	10-15%	7-12%	ASTM E8
Lūzuma izturība kic	38 MPA√m	32 MPA√m	ASTM E399
Noguruma stiprums (10⁷)	145 MPa	120 MPa	ASTM E466
Saspiešanas stiprums	420 MPa	380 MPA	ASTM E9
Stresa plīsums (100 stundas/100 grāds)	180 MPA	150 MPA	ASTM E139
Gultņa izturība	620 MPa	570 MPA	ASTM E238

Superior anizotropijas attiecība (L/T =0.85) nodrošina 18-22% lielāka šķērseniskā stiprība pret parasto ekstrūziju spārnu sparu lietojumprogrammās .

3. Siltuma apstrāde un mikrostrukturālā kontrole

Aerospace T6 ārstēšana:

Risinājuma ārstēšana: 495 grāds ± 5 grāds 1-2 stundām

Atmosfēras kontrole:<20ppm oxygen

Redošana: polivinil -pirolidona šķīdums (40% CONC)

Quench rate: >170 grādi /sek.

Stabilizācija: -55 grāds kriogēnā hold/3HR

Novecošanās: 190 grāds /12 stundas + 160 grāds /10hr dupleksa novecošanās

Mikrostrukturālās pazīmes:

Graudu lielums: ASTM 8-9 (10-20 μM)

Nokrišņu struktūra: S '(al₂cumg) fāzes dominējošā

Tekstūras intensitāte: 3.0-4.5 nejauši reizinājumi

Dislokācijas blīvums: 8 × 10¹⁰/cm²

Fāžu sadalījums:

Al₂cu daļiņas: 0.3-0.8 μm

Al₂cumg daļiņas: 20-50 nm

Pārkristalizācija:<5%

4. kosmiskās aviācijas klases izmēru precizitāte

Parametrs	Standarta diapazons	Lidojuma kritiska tolerance	Īpašas konfigurācijas
Ārējais diametrs	20-450 mm	± 0,02% od	Elipsveida šķērsgriezums
Sienas biezums	1.5-25 mm	± 3% masas	Mainīgas biezuma sienas
Garums	1-10 m	+0/-0.8 mm	Līdz 15m sekcijām
Ovālitāte	Mazāks vai vienāds ar 0,4%	Mazāk vai vienāds ar 0,15% pie izpildmehānismiem	-
Taisnīgums	0,5 mm/m	0,1 mm/m (hidrauliskās līnijas)	-
Sienas izlaidums	Mazāks vai vienāds ar 0,3% TIR	Mazāks vai vienāds ar 0,1% TIR (degvielas sistēmas)	-

Aviācijas un kosmosa ražošanas metodes:

Spin kalšana plānu sienu sekcijām

Mandrel plūsmas veidošanās

Izotermiska preses kalšana

Gredzena ripota atloka integrācija

Superplastiska veidošanās sarežģītām formām

5. Vides izturība lidojuma apstākļos

Vide	Veiktspējas vērtējums	Degradācijas metrika	Mitigācijas sistēmas
Augstuma riteņbraukšana	Lielisks	<0.001% dimensional change	Pasivācija uz AMS 2470
Hidraulisks šķidrums	A klase	0,05 mm/gadā erozija	Plazmas elektrolītiskā oksidācija
Reaktīvo degvielas iegremdēšana	Labs	Svara pieaugums<0.5 mg/cm²/yr	Elektroless niķeļa pārklājums
Termiskā riteņbraukšana	Lielisks	ΔCTE saskaņots ar kompozītmateriāliem	Šķirotās termiskās barjeras
Apledojuma apstākļi	Labs	Noguruma debets<8%	Apdares pārklājumi

Virsmas uzlabošana:

Hromskābes anodēšana: 8-15 μm biezums

Tiodize® ārstēšana: cietās filmas smērviela

HVOF WC -10 CO: 1200 HV50 aizsardzība

Hermētiskā blīvēšana: tvaiku nogulsnēti sio₂ slāņi

6. Aviācijas un kosmosa komponentu apstrāde

Darbība	Instrumentu specifikācija	Parametri	Lidmašīnu lietojumi
Precīzi garlaicīgi	Karbīds, kas pārklāts ar dimantu	180-250 m/min, 0,05mm/rev	Nolaišanās zobratu cilindri
5- ass frēzēšana	Nano-kompozītu Sialn rīki	500-700 m/min	Spārnu ribu veidgabali
Urbšana ieročos	Karbīds, kas barots ar dzesēšanu	30-50 m/min	Degvielas iesmidzināšanas sliedes
Diegu slīpēšana	CBN riteņi	10-15 m/min	Motora stiprinājuma diegi
Gājiens	PCD formas rīki	80-120 m/min	Hidrauliskās kolektora ostas

Apstrādes priekšrocības:

Virsmas apdare: ra 0.1-0.4 μm sasniedzams

Cryo-Machining uzlabojums:

Rīka kalpošanas laiks: +250%

Atlikušais stress: spiedes profils

EDM spēja: stabila ar vara-volframa elektrodiem

Izmēra stabilitāte: ± 0,005 mm/m pēc apstrādes

7. kosmosa savienojuma tehnoloģija

Berzes maisa metināšanas parametri:

Rīka dizains: WC-CO ritināts plecs

Rotācija: 600-900 RPM

Traverse: 80-200 mm/min

Down Force: 12-20 kN

Metināšanas kvalitāte:

UTS efektivitāte: 95% vecāku metāls

Noguruma veiktspēja: 90% bāzes materiāls

Alternatīvas savienošanas metodes:

Lāzera staru metināšana:

Jauda: 4-6 kw

Ātrums: 2-5 m/min

Ekrāns: Hēlija gāzes priekškars

Līmes savienošana:

Epoksīda poliimīda plēves: 25 MPa bīde 150 grādu

Virsmas sagatavošana: apstrāde ar sol-gel

Mehāniskā stiprināšana:

Hi-lite® apkakles: 160- ksi bīdes stiprums

Lockbolt Systems: vibrācijas izturīga pret 2000Hz

8. Fizikālās īpašības lidojumu sistēmām

Īpašums	Novērtēt	Aviācijas un kosmosa nozīme
Blīvums	2,78 g/cm³	30% vieglāks nekā titāns
Cte (20-150 grāds)	22,7 μm/m · grāds	Saskaņots ar oglekļa kompozītiem
Siltumvadītspēja	138 W/m·K	Avionikas dzesēšanas efektivitāte
Elektriskā pretestība	44 nΩ·m	EMI ekranēšanas efektivitāte
Elastības modulis	73 GPA	Spārnu elastības optimizācija
Slāpēšanas spēja	0.003	Vibrācijas vājināšanās
Magnētiskā jutība	0.72×10⁻⁶	Neiejaukšanās ar sensoriem
Kriogēna izturība (-196 grāds)	42 MPA√m	LH2/LOX sistēmas savietojamība

9. Kvalitātes verifikācija un kosmosa sertifikācija

Nesagraujošs novērtējums:

Fāzēts masīvs UT: 15MHz zondes (noteikt 0,3 mm trūkumus)

Rentgena tomogrāfija: 5μM vokseļa izšķirtspēja

Eddy strāvas masīvs: 0,2 mm plaisu noteikšana

Termogrāfiskā pārbaude: 2 μm zemūdens izšķirtspēja

Atlikušā sprieguma kartēšana: XRD ar 10 μm plankuma izmēru

Sertifikācijas pārbaude:

Noguruma pārbaude: 10⁹ cikla iespējas

Šļūdes pārbaude: 10, 000 HR/150 grāds

SCC Threshold: >120 MPA PER ASTM G47

Uzliesmojamības pretestība: tālu 25.853 atbilstoši

Ārstēšana:<1.0% TML, <0.1% CVCM per ESA ECSS

Nozares apstiprinājumi:

AS9100 kosmiskās aviācijas kvalitātes vadība

NADCAP AC7117 NDE īpašais process

Mil-f -83142 Kunku sertifikācija

EASA 21g ražošanas apstiprinājums

ITAR reģistrācijas atbilstība

10. kosmosa lietojumprogrammas

Primārā kosmiskā izmantošana:

Nolaišanās pārnesumu griezes momenta saites

Helikoptera rotora vārpstas

Hidrauliskais pievada cilindri

Raķešu palaišanas kannas

Kosmosa kuģu strukturālās kopnes

Reaktīvo motoru kompresora korpusi

Spārnu atloku celiņi

Lidojuma kontroles saites

Iepakojums un apstrāde:

Slāpekļa aizpildīta VCI folijas iesaiņošana

Izkaluma kontrolēti konteineri

Neilona siksnu apstrāde, kas nav marķēta

Tīras telpas montāžas protokoli

AS6081 viltota aizsardzība
