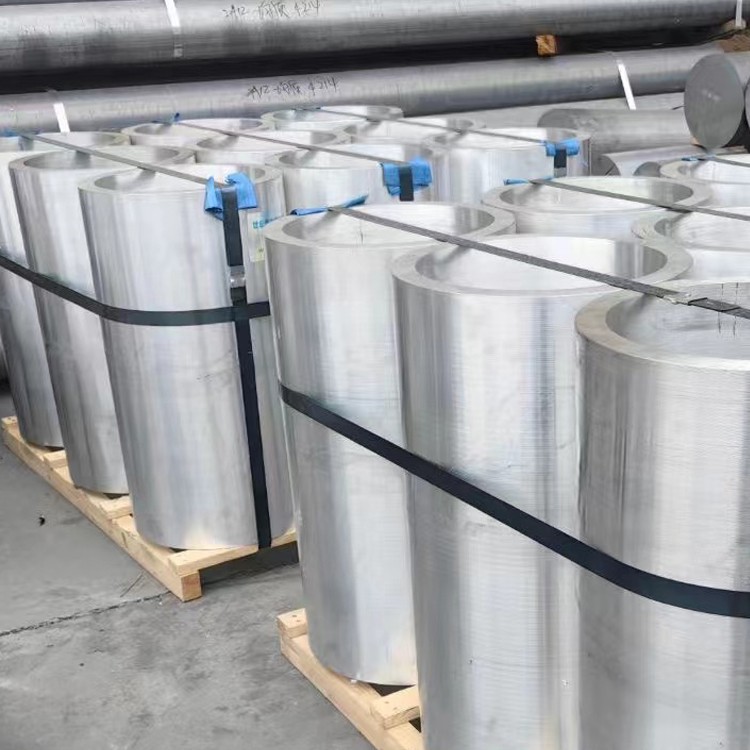

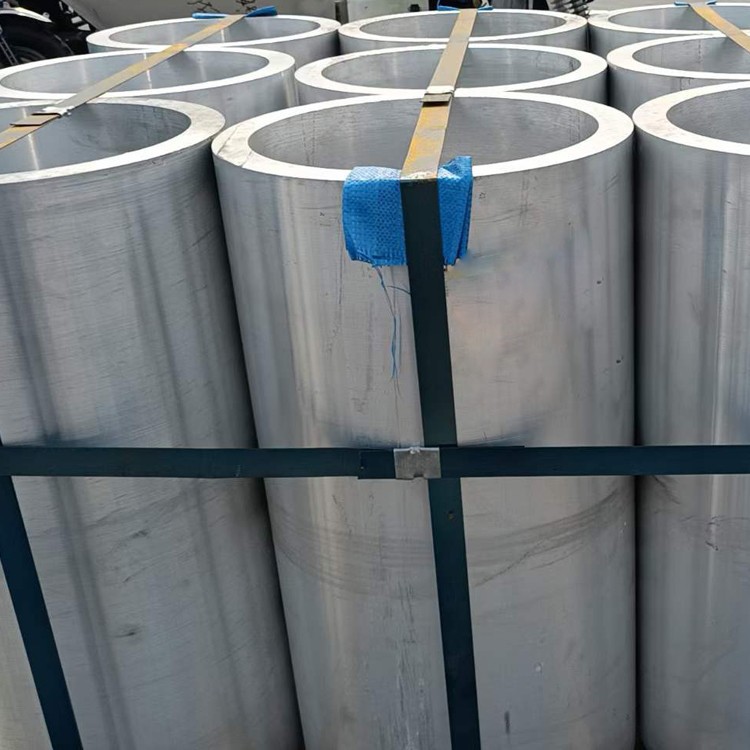

5083 alumīnija kalšanas caurule jūrai

5083 Alumīnija sakausējums ir augsts magnija sakausējums ar labu izturību, izturību pret koroziju un apstrādājamu apstrādājamu sakausējumus .

Nosūtīt pieprasījumu

1. Materiāla sastāvs un kalšanas process

5083 jūras līmeņa alumīnija kalšanas caurules atbilst ASTM B247, en 754-2 un Norsok M -121 standartiem ar optimizētu magnija-manganese kompozīciju jūras ūdens korozijas izturībai:

Primārie leģējošie elementi:

Magnijs (mg): 4.0-4.9% (uzlabo izturību un korozijas pretestību)

Mangāns (MN): 0.4-1.0% (kontrolē graudu struktūru)

Chromium (Cr): 0.05-0.25% (uzlabo stresa korozijas plaisāšanas pretestību)

Bāzes materiāls:

Alumīnijs (AL): lielāks vai vienāds ar 93,5% (bilance)

Piemaisīšanas ierobežojumi:

Dzelzs (Fe): mazāks vai vienāds ar 0,40% maks.

Silīcijs (SI): mazāks vai vienāds ar 0,40% maks.

Vara (Cu): mazāks vai vienāds ar 0,10% maksimāli (kritisks jūras korozijai)

Cinks (Zn): mazāks vai vienāds ar 0,25% maks.

Jūras specifisks kalšanas process:

Uzkarsēšana: 380-420 grāds kontrolētās atmosfēras krāsnīs

Kalšanas parametri:

Temperatūras diapazons: 320-380 grāds

Samazināšanas attiecība: lielāka vai vienāda ar 3: 1 (garantē graudu uzlabošanu)

Celma ātrums: 1-10 S⁻¹

Virziena graudu plūsma: gareniskā orientācija ± 8 grāds

Daudzvirzienu kalšana: Trīs asu hidrauliskās preses (15, 000-30, 000 tonnas)

Ārstēšana pēc ieviešanas:

Kontrolēta dzesēšana: 30 grādu /min maks. Dzesēšanas ātrums

Iztaisnojoša tolerance: mazāka vai vienāda ar 0,5 mm/m

Sertificēts ar DNV GL OS F101 un ABS rokasgrāmatu alumīnija struktūrām ar pilnu izsekojamību no billet līdz gatavajam produktam .

2. Mehāniskās īpašības jūras apstākļos

H116/H321 temperatūra nodrošina izcilu jūras ūdens veiktspēju:

Īpašums	H116 temperaments	H321 temperaments	Testa standarts
Stiepes izturība	275-350 MPA	300-370 MPA	ASTM E8
Ražas stiprums (RP0.2)	125-185 MPA	215-265 MPA	ASTM E8
Pagarinājums jūras ūdenī	16-22%	10-16%	ASTM G44/G49
Lūzuma izturība kic	35 MPA√m	30 mPA√m	ASTM E399
Korozijas noguruma robeža	110 MPa (10⁷ CYC)	140 MPa (10⁷ CYC)	ASTM E466
Ietekme izturība (-40 grāds)	35-45 J	28-35 J	ISO 148
Stresa korozijas slieksnis	100 MPa	150 MPA	ASTM G64
Kritiskā bedres temperatūra	65 grāds	75 grāds	ASTM G48

Uztur vairāk vai vienāds ar 80% mehāniskām īpašībām pēc 20- gada jūras ūdens ekspozīcijas simulācijām uz ASTM G 50.

3. Siltuma apstrāde un mikrostruktūra

Specializēta rūdīšana jūras lietojumprogrammām:

H116 stabilizācijas process:

Risinājumu ārstēšana: 415 grāds ± 10 grāds 1.5-3 stundām

Rapid Water Quench: Cooling rate >100 grādu /sekundes

Stabilizācija: 150 grāds 4 stundas + 100 grāds 12 stundas

H321 Darba sacietēšanas process:

Kontrolēta ritēšana pie 250-300 grāda ar 15-25% biezuma samazināšanu

Galīgā stabilizācija: 120 grādu /8 stundas

Mikrostruktūras īpašības:

Graudu lielums: ASTM 6-8 (15-35 μM)

Starpmetāla fāzes: AL6 (Mn, Fe) dispersoīdi (0.1-0.3 μm)

Fāžu sadalījums:<5% β-phase (Al3Mg2)

Dislokācijas blīvums: 5 × 10⁹/cm² (H321)

Graudu robežas nogulsnes pārklājums:<25nm continuous

4. Izmēri un jūrai specifiskas konfigurācijas

Parametrs	Standarta diapazons	Kuģu būves tolerance	Īpašie profili
Ārējais diametrs	50-1200 mm	± 0,1% od	Ovāla/taisnstūra
Sienas biezums	6-80 mm	+10%/-5% wt	Konusveida/pakāpies
Garums	3-18 m	+5 mm/-0 mm	Līdz 30 m garulēts
Ovālitāte	Mazāk vai vienāds ar 1,0%	Mazāks vai vienāds ar 0,3% stāvam	-
Saliekt rādiusu	1,5 × OD	1,0 × od ar mandrel	-
Taisnīgums	1,0 mm/m	0,3 mm/m (augsta spiediena)	-

Jūras ražošanas tehnoloģijas:

Slēgta-dī kalšana sarežģītiem atlokiem

Radiālā kalšana vienveidīgam sienas biezumam

Roll liekšana korpusa iespiešanai

Sprādzienbīstama veidošanās īpašām kontūrām

CNC gredzena ripošana daudzveidīgām sekcijām

5. Korozijas veiktspēja jūras vidē

Ekspozīcijas stāvoklis	Korozijas ātrums (mm/gadā)	Testa ilgums	Aizsardzības metode
Šļakatu zona (plūdmaiņu)	0.01-0.03	5- gada pētījums	200 μm HVOF pārklājums
Jūras ūdens iegremdēšana	0.02-0.05	ASTM G31	Katodiskā aizsardzība
Dubļu zona	0.005-0.015	ISO 11306	PE 3- slāņa pārklājums
Jūras ūdens ar augstu ātrumu (4m/s)	0.03-0.08	ASTM G119	Elektropolēšana
Jūras atmosfēra	0.001-0.003	ISO 9223	Anodēšana (AA25)

Papildu jūras aizsardzības sistēmas:

Anodiskā aizsardzība:

Cinka rokassprādzes sistēmas uz DNV-RP-B401

Alumīnija-cinka-Indija sakausējuma anodi

Pārklājumi:

Glassflake Epoxy: 500-1000 μm DFT

Iespaidoja pašreizējo katodisko aizsardzību (ICCP)

Metāla aerosols:

85/15 cinka-alumīnija aerosols (150-250 μm)

Oderes sistēmas:

Augsta blīvuma polietilēna (HDPE) odere

Elastomēra poliuretāna oderes

6. Jūras komponentu tehnika

Darbība	Instrumentu materiāls	Parametri	Jūras pielietojums
Zemūdens griešana	Keramikas ieliktņi	90-120 m/min padeve	Remonta darbi
Dziļa urbšana	Karbīds gundrils	30-50 m/min, peck cikls	Hidrauliskās fragmenti
CNC frēzēšana	Tialn pārklājumu instrumenti	400-600 m/min	Atloka apstrāde
Pieskarties	Spirāles punktu krāni	15-20 m/min	Cauruļu savienojumi
Garlaicīgs	Slāpēti garlaicīgi stieņi	100-200 m/min	Pakaļgala caurules apstrāde

Apstrādes īpašības:

Iebūvētā malas tendence: zema (B pakāpe uz ISO 3685)

Virsmas apdare sasniedzama: ra 0.8-3.2 μm

Griešanas šķidrums: ūdenī šķīstoša sintētika (ph 8.5-9.0)

Mikroshēmu kontrole: lieliska - veido nepārtrauktas mikroshēmas

Instrumenta kalpošanas laiks: 70% ilgāks nekā tērauda komponents

7. Marine Welding un pievienošanās tehnoloģija

Ieteicamie metināšanas procesi:

Gmaw-P (impulsa MiG):

Filler: Er5183/Er5356

Gāzes ekranēšana: ar +30%viņš

Siltuma ieeja: mazāka vai vienāda ar 1,2 kJ/mm

Berzes maisa metināšana:

Rīka rotācija: 400-600 RPM

Traversa ātrums: 100-300 mm/min

Aksiālais spēks: 15-35 kN

Kritiski locītavu veidi:

Apkakles savienojumi:

35-45 grāda slīpuma leņķi

Divpusēja metināšana pilnīgai iespiešanai

Mehāniskie savienojumi:

Victaulic stila rievas

316L nerūsējošā tērauda skavas

Līmējoša savienošana:

Epoksīda polisulfīda hermētiķi

25-35 MPA bīdes stiprums jūras ūdenī

8. fiziskās īpašības

Īpašums	Novērtēt	Jūras nozīme
Blīvums	2,66 g/cm³	35% vieglāks nekā tērauds
Siltumvadītspēja	117 W/m·K	Kriogēnie pielietojumi
Elektriskā pretestība	49 nΩ·m	Zibens aizsardzība
Kušanas diapazons	570-640 grāds	Ugunsdrošības reitings
Elastības modulis	71 GPA	Strukturālā elastība
Cte (20-100 grāds)	23,8 μm/m · grāds	Termiskās izplešanās kontrole
Magnētiskā caurlaidība	1.000022	Degausmas sistēmas
Akustiskā pretestība	17.5 Mrayl	Sonāra caurspīdīgums

9. jūras sertifikācija un pārbaude

Stingra kvalitātes pārbaude

Korozijas pārbaude:

EXCO TESTING PAR ASTM G34

1000 stundu sāls aerosols uz vienu astm b117

Galvaniskās korozijas pārbaude uz vienu ASTM G71

Mehāniskā pārbaude:

Pilna mēroga hidrostatiskā pārbaude (6, 000 psi)

Charpy v-notch pārbaude {-196 grāda iegūšanā

NDE prasības:

Automatizēta UT ar tofd spēju

Digitālā radiogrāfija uz vienu lv 13068

Mainīgs strāvas lauka mērījums

Jūras sertifikāti

DNV GL tipa apstiprināšanas sertifikāts

ABS jūras kuģa apstiprināšana

Lloyd's Register Marine komponenta sertifikāts

Norsok M650 kvalifikācija

Mil-dtl -24196 kuģu klāja sistēmām

FDA apakšnodaļa D - Pārtikas kontakts galerijās

10. pielietojumi jūras inženierijā

Primārās jūras lietojumprogrammas:

Ārzonu platformas struktūras locekļi

Jūras ūdens dzesēšanas cauruļu sistēmas

Jūras stāvvada spriegotāju sistēmas

Šķidrās dabasgāzes (SDG) pārneses līnijas

Balasta ūdens pārvaldības sistēmas

Jūras kuģu virsbūves

Zemūdens nabassaite

Atsāļošanas augu komponenti

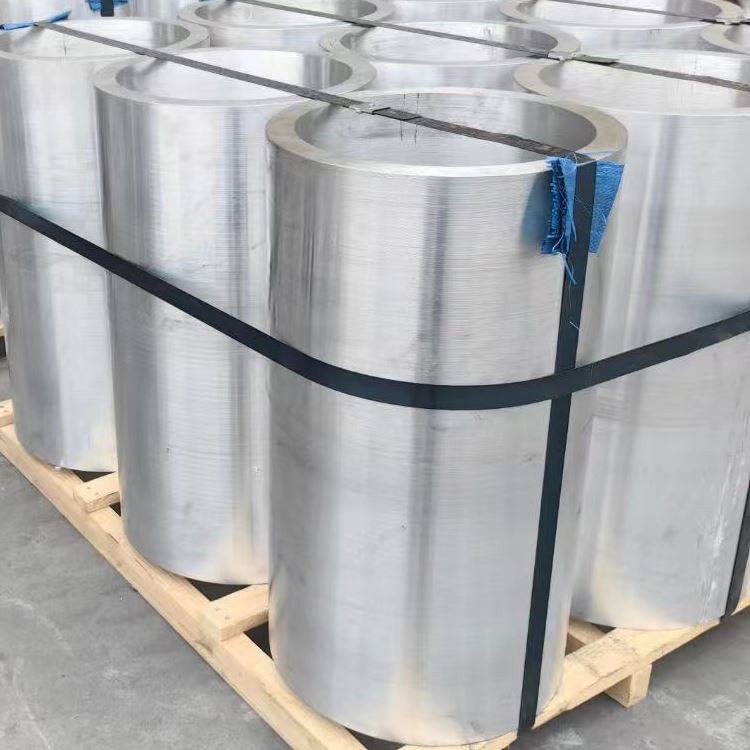

Apstrāde un iepakojums:

VCI polifilm iesaiņošana + desikants

Koka kastes ar ISO marķējumiem

Piekrastes korozijas aizsardzības savienojuma pārklājums

SeaThorthiness sertifikāts okeāna transportam
