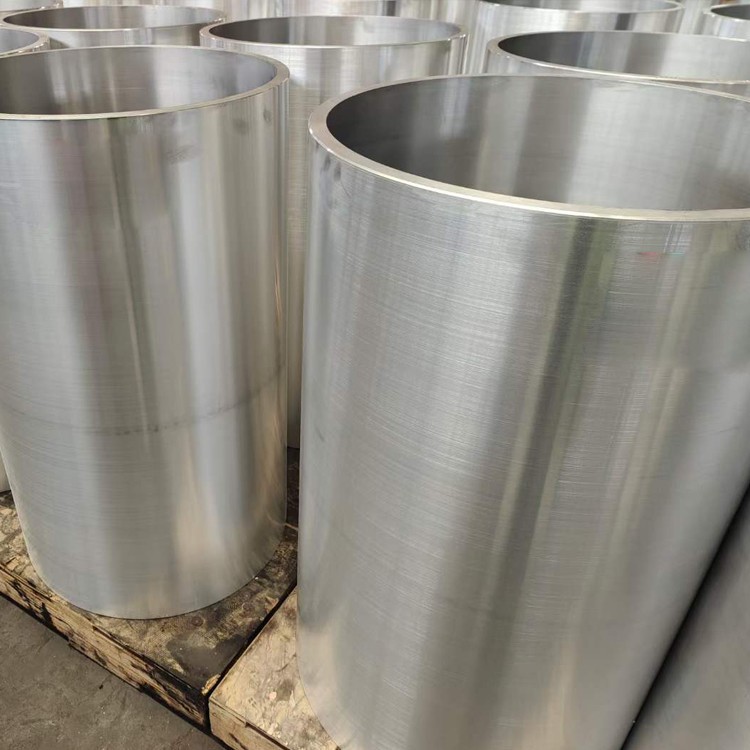

Kalts 7075 t6 alumīnija sakausējuma caurule

7075 Alumīnija sakausējums ir augstas stiprības alumīnija sakausējums, ko plaši izmanto dažādos laukos, jo tas ir izcilas mehāniskās īpašības ., kas kalti 7075 alumīnija sakausējuma caurule ir parasti izmantots materiāls augstas klases nozarēs, piemēram, aviācijas un aviācijas, pārvadāšana utt.

Nosūtīt pieprasījumu

1. Materiāla sastāvs un kalšanas process

Viltotas 7075- T6 caurules atbilst AMS 4148, ASTM B247 un ASME SB247 standartiem, ar optimizētu cinka-copper-magnija sastāvu īpaši augstas stiprības lietojumprogrammām:

Sakausējuma sastāvs:

Cinks (Zn): 5.1-6.1% (primārā stiprināšanas elements)

Magnijs (mg): 2.1-2.9% (veido mgzn₂ nogulsnes)

Vara (Cu): 1.2-2.0% (uzlabo stresa korozijas pretestību)

Bāzes materiāls:

Alumīnijs (AL): lielāks vai vienāds ar 88,0% (bilance)

Izsekošanas elementi:

Chromium (Cr): 0.18-0.40% (graudu uzlabošana)

Dzelzs (Fe): mazāks vai vienāds ar 0,50% maks.

Silīcijs (SI): mazāks vai vienāds ar 0,40% maks.

Kalšanas procesa specifikācijas:

Preformēšanas sildīšana: 370-420 grāds

Kalšanas temperatūra: 340-380 grāds

Samazināšanas koeficients: 4: 1 līdz 6: 1

Graudu plūsmas orientācija: gareniska izlīdzināšana (± 10 grāds)

Nospiediet ietilpību: 10, 000-50, 000 ton hidraulika

Celma kalšanas ātrums: 0.5-5 Sec⁻¹

Trešās puses pārbaude uz vienu NADCAP AC7101 apstiprina viendabīgumu ar<3% elemental deviation. Complies with MIL-F-7216 for aerospace applications and ISO 6363-2 for extruded precision tubes.

2. izturības veiktspēja

Viltots 7075- T6 demonstrē augstākas mehāniskās īpašības, salīdzinot ar standarta ekstrūzijām:

Īpašums	Viltota pīpe	Standarta ekstrūzija	Testa standarts
Galīgā stiepes izturība	560-580 MPA	525-550 MPA	ASTM E8/E21
Ražas stiprums (RP0.2)	490-510 MPA	460-480 MPA	ASTM E8/E21
Pagarinājums pārtraukumā (%)	8-12%	5-9%	ASTM E8/E21
Lūzuma izturība	36 MPA√m	28-32 MPA√m	ASTM E399
Bīdes stiprums	325 MPa	300 MPa	ASTM B769
Noguruma stiprums (10⁷)	160-180 MPA	140-155 MPA	ISO 1099
Stresa plīsums (100 stundas/150 grāds)	260 MPA	220 MPa	ASTM E139
Saspiešanas stiprums	540 MPa	500 MPA	ASTM E9

Uzlabotas virziena īpašības nodrošina 12-15% lielāku šķērseniskās stiprības un augstāku bojājumu toleranci ar ciklisko ielādēšanu .

3. termiskās apstrādes process

Specializēta T6 ārstēšanas secība viltotām sastāvdaļām:

Risinājumu ārstēšana:

465-485 grāds (± 5 grāds) 2-3 stundām

Kontrolēta atmosfēra: Argona gāzes sega

Ātra dzēšana:

Polialkilēnglikola šķīdums (30% koncentrācija)

Quench speed: >200 grādu /sek.

Aģitācija: 1.0-1.5 m/sek plūsmas ātrums

Stresa mazināšana:

Kriogēna ārstēšana pie -70 grāda 2 stundas

Mākslīga novecošanās:

120-125 grāds 24 stundas + 165-170 grāds 8 stundas

Divkāršās pakāpes novecošana optimizētam η 'fāzes nokrišņu daudzums

Mikrostrukturālās pazīmes:

Graudu lielums: ASTM 7-8 (15-30 μM)

Nokrišņu blīvums: 10¹⁷/m³ η 'fāze (MGZN₂)

Kalšanas tekstūras intensitāte: 4.5-5.5 reizina nejaušus

Iekļaušanas vērtējums: A0.5/B0,5 par ASTM E45

Pārkristalizācija:<10%

4. Izmēri un pielāgošana

Precīzi balstītas caurules specifikācijas:

Parametrs	Standarta diapazons	Precizitātes pakāpe	Pielāgotas opcijas
Ārējais diametrs	25-600 mm	± 0,05% od	Ovālie/sešstūra profili
Sienas biezums	3-50 mm	± 5% masas	Konusveida sienas
Garums	1-12 m	+0/-1.5 mm	Līdz 20m
Taisnīgums	-	0,25 mm/m	± 0,1 mm/m
Sienas koncentrācija	Mazāks vai vienāds ar 0,5% TIR	Mazāks vai vienāds ar 0,2% TIR	Mazāks vai vienāds ar 0,1% TIR
Virsmas nelīdzenums	RA 1,6μm	RA 0,4μm	Spoguļa apdare

Uzlabota izgatavošana:

Radiālā kalšana vienlaidai samazināšanai

Rotācijas pīrsings dobiem ziediem

Mandrel, kas veica kalšanu plānām sienām

Izotermiska kalšana sarežģītām ģeometrijām

Plūsma veidojas augstas precizitātes urbumiem

Pilgera frēzēšana kodolieroču lietošanai

5. Korozijas pretestības īpašības

Vides veiktspējas dati

Vide	Kalts 7075- T6 vērtējums	Korozijas ātrums (μm/gadā)	Aizsardzības sistēmas
Jūras atmosfēra	Godīgs	25-40 μm/gadā	Hvof wc -17 co pārklājums
Industriāls SO₂	Nabadzīgs	100-150 μm/gadā	Galvanizēts NI-CD
Stresa korozija	Mērens	SCC slieksnis 150MPA	Nošauts peings + anodēšana
Alklads 7075	Lielisks	<1 μm/yr	5% apšuvuma slānis
Kalts vs kaltā	+30% SCC pretestība	-	Optimizētas graudu robežas

Aizsardzības tehnoloģijas:

Plazmas elektrolītiskā oksidācija (PEO):

Biezums: 50-100 μm

Hardness: >1500 HV

Jonu tvaiku nogulsnēšanās (IVD):

Alumīnija pārklājums: 20-50 μm

Salt spray resistance: >3000 stundas

Elektroless niķelis:

Ni-p (9-12%): 25-75 μm

Fosfora satura kontrole

6. Mašīnas īpašības

Specializēti apstrādes parametri

Darbība	Instrumentus	Ātrums (m/min)	Barība (mm/rev)	Piezīmes
Pagrieziens	PCD ieliktņi	800-1200	0.1-0.25	7 grādu pozitīvs grābeklis
Urbšana	Pārklāts karbīds (Tialn)	50-80	0.03-0.08	135 grādu sadalīšanas punkts
Frizēšana	Sialna keramikas ieliktņi	400-600	0.05-0.12	Trohoidālie ceļi
Vītņošana	TICN pārklāts krāni	10-15	Pits saskaņots	75% diegu dziļums
Garlaicīgs	Kubiskais bora nitrīds	200-350	0.04-0.10	Slāpēti stieņi

Apstrādes veiktspēja:

Mašīnu indekss: 50% (bāzes līnija: 6061- t 6=100%)

Instrumenta dzīves uzlabošana: 200% ar kriogēno dzesēšanu

Virsmas apdare: RA 0,2 μm sasniedzams

Pļāpāšanas pretestība: +40% pret ekstrudētām caurulēm

Atlikušās stresa kontrole: stabilizācija pēc mašīnas 120 grādos

Čipu veidošanās: segmentētas mikroshēmas, kurām nepieciešami Power-Thru instrumentu turētāji

7. Metināmība un savienošanas metodes

Nepieciešamas specializētas savienošanas metodes, kas saistītas ar siltuma ietekmēto zonu (HAZ) jutīgumu:

Vēlama berzes metināšana:

Inerces piedziņas metināšanas parametri:

Rpm: 2500-5000

Aksiālais spiediens: 250-400 MPA

Nodeguma garums: 2-6 mm

Sajustības spēks: 400-700 MPA

Atšķirīga metināšanas saderība:

Uz titānu: ER4043 pildviela

Uz tēraudu: sprādzienbīstamas metināšanas pārejas savienojumi

Alternatīva pievienošanās:

Līmējoša savienošana:

Epoksi-Novolaka sistēmas: 45 MPa bīde

Virsmas sagatavošana: Piranha Etch šķīdums

Mehāniskā stiprinājums:

Hi-lok tapas: 220-260 ksi stiprums

Lock bultskrūves: vibrācijas izturīgas pret 50 g

Difūzijas savienošana:

Temperatūra: 510-530 grāds

Spiediens: 10-15 MPA

Laiks: 60-90 minūtes

8. fiziskās īpašības

Īpašums	Novērtēt	Testa standarts
Blīvums	2,81 g/cm³	ASTM B311
Siltumvadītspēja (25 grādi)	130 W/m·K	ASTM E1461
Cte (20-100 grāds)	23,6 μm/m · grāds	ASTM E228
Elektriskā vadītspēja	33% IACS	ASTM B193
Elastības modulis	71.0 GPA	ASTM E111
Īpašais siltums (200 grāds)	1050 J/kg · k	ASTM E1269
Termiskā difuzivitāte	55 mm²/s	ASTM E1461
Solidus temperatūra	477 grāds	ASTM E228
Magnētiskā caurlaidība	1.00002	ASTM A342

9. virsmas kvalitātes standarti

Virsmas integritātes prasības (AMS 2772):

Nav kalšanas apļi vai auksti izslēgti

Virsmas pārtraukumi: mazāks vai vienāds ar 0,1 mm dziļumu

Instrumentu zīmes: mazāks vai vienāds ar 0,01 mm augstumu

Siltuma nokrāsas kontrole: max Δe =1.0

Apdares procesi:

Ķīmiskā frēzēšana: 0.05-0.5 mm akciju noņemšana

Elektropolēšana: 20-100 μm noņemšana

Vibrācijas apdare: virsmas saspiešana

Pārbaudes metodes:

Fluorescējoša iespiešanās: 3. līmeņa jutība

Baltā gaismas interferometrija: 0,1 μm izšķirtspēja

Bārkhauzena trokšņa analīze atlikušajam stresam

10. sertifikāti un pārbaude

Kvalitātes nodrošināšanas protokoli

Materiālo pārbaude:

Optiskās emisijas spektrometrija

Ultraskaņas spektroskopija ieslēgumiem

Mehāniskā pārbaude:

Cauri biezuma stiepes testiem

Charpy V-notch at -40°C (>15J nepieciešams)

Šļūdes pārbaude līdz 10, 000 stundām

NDE prasības:

Fāzēts masīvs UT: 10MHz zondes

Digitālā radiogrāfija: ASTM E2662 atbilstība

Termogrāfiskā pārbaude: 5 μm izšķirtspēja

Nozares sertifikāti

AS9100 kosmiskās aviācijas kvalitātes vadība

NADCAP AC7117 par kalumiem

PED 2014/68/ES kategorija IV

Norsok M650 ārzonu sistēmām

ITAR atbilstība aizsardzībai

ABS tipa apstiprinājums jūras sistēmām

Primārās lietojumprogrammas: Gaisa kuģa nosēšanās rīku komponenti, raķešu palaišanas caurules, sacīkšu balstiekārtas sistēmas, helikoptera piedziņas vārpstas, augstspiediena hidrauliskie cilindri un konstrukcijas komponenti, kuriem nepieciešama augstāka stipruma un svara attiecība .}}}}}}}}}}

Piegādes specifikācijas: Vakuuma aizzīmogots izvietots iepakojums, koka kastes ar anti-vibrācijas balstiekārtu . Standarta sagatavošanas laiks: 12-16 nedēļas .
