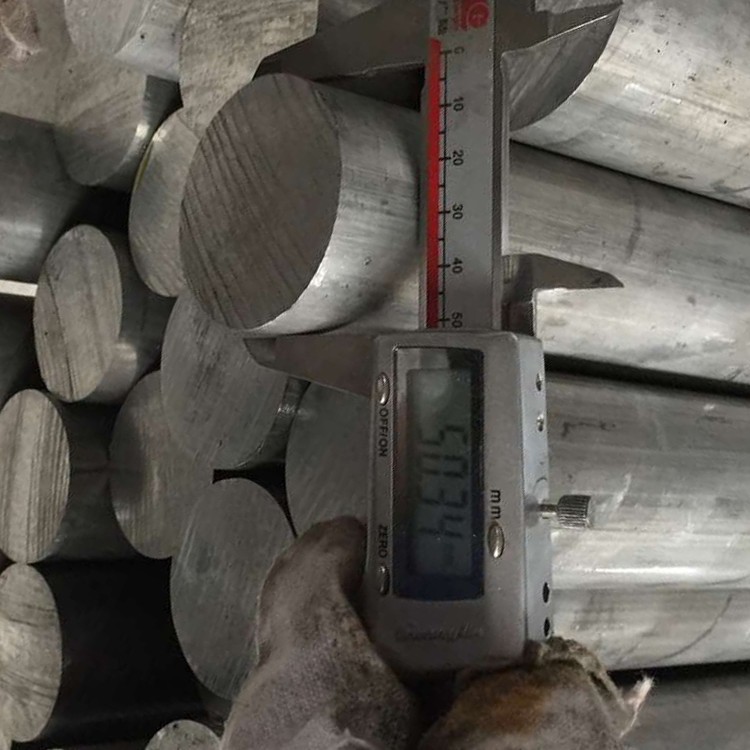

6063 ekstrudēts alumīnija stienis

6063 extruded aluminum bar is a versatile and widely used material in the aluminum alloy industry, renowned for its combination of strength, corrosion resistance, and excellent workability. This alloy belongs to the 6000 series, which primarily contains magnesium and silicon as its alloying elements, providing it with a balance of mechanical properties and welding characteristics.

Nosūtīt pieprasījumu

1. Materiālu kompozīcijas un ražošanas process

6063 Alumīnija sakausējums (AlMGSI0 . 5) ir vidējas stiprības sakausējums ar lielisku ekstrudējamību, virsmas apdari un izturību pret koroziju. Šis populārais arhitektūras sakausējums apvieno labas mehāniskās īpašības ar izcilu formablitāti un anodizējošu reakciju:

Primārie leģējošie elementi:

Magnijs (mg): 0.45-0.90% (nokrišņu sacietēšana)

Silīcijs (SI): 0.20-0.60% (veido mg₂si stiprināšanas nogulsnes)

Bāzes materiāls:

Alumīnijs (AL): lielāks vai vienāds ar 98,0% (bilance)

Kontrolēti piemaisījumi:

Dzelzs (Fe): mazāks vai vienāds ar 0,35% maks.

Vara (Cu): mazāks vai vienāds ar 0,10% maks.

Mangāns (MN): mazāks vai vienāds ar 0,10% maks.

Hroms (CR): mazāks vai vienāds ar 0,10% maks.

Cinks (Zn): mazāks vai vienāds ar 0,10% maks.

Titāns (Ti): mazāks vai vienāds ar 0,10% maks.

Citi elementi: mazāk vai vienāds ar 0,05%, katrs, mazāks vai vienāds ar 0,15%

Premium ekstrūzijas ražošanas process:

Sagatavošanas sagatavošana:

Augstas tīrības primārais alumīnijs (minimums 99,7%)

Precīzi leģējoši elementu papildinājumi

Degasēšanas apstrāde (ūdeņradis <0,2 ml/100 g)

Tiešās aizturēšanas (DC) daļēji nepārtraukta liešana

Homogenizācija pie 560-580 grādu 4-8 stundām

Sagatavošana:

Datoru kontrolēta sildīšana uz 450-480 grādu

Temperatūras vienveidība: ± 5 grādi

Oksīda slāņa noņemšana (skalošana)

Ekstrūzija:

Izrāviena spiediens: 35-45 MPA

Darbības spiediens: 20-35 MPA

RAM ātrums: 5-15 mm/sek (no profila atkarīgs)

Izejas temperatūras kontrole: 510-540 grāds

Die temperatūra: 480-500 grāds

Dzesēšana:

Gaisa dzesēšana vai ūdens rūdīšana (atkarīga no temperamenta)

Kontrolēts dzesēšanas ātrums optimālām īpašībām

Maksimālā kropļojumu kontrole

Stiepšanās:

0.5-2.0% pastāvīga deformācija

Iztaisnošana un stresa mazināšana

Mākslīgā novecošanās (T5/T6):

T5: 175-185 grāds 2-4 stundām

T6: risinājuma siltuma apstrāde (520-530 grāds) + mākslīgā novecošanās (175-185 grāds 6-8 stundām)

Pabeigšanas operācijas:

Precizitāte ar garumu: ± 1 mm

Virsmas apdares uzlabošana

Galīgā taisnuma pārbaude un labošana

Visa ražošana uztur digitālā procesa uzraudzību pilnīgai izsekojamībai .

2. 6063 ekstrudētas joslas mehāniskās īpašības

Īpašums	T5 (min)	T5 (tipisks)	T6 (min)	T6 (tipisks)	Testa metode
Galīgā stiepes izturība	150 MPA	160-185 MPA	205 MPA	215-230 MPA	ASTM E8
Ražas stiprums (0,2%)	110 MPa	120-145 MPA	170 MPA	180-200 MPA	ASTM E8
Pagarinājums (2 collas)	8%	10-14%	8%	10-12%	ASTM E8
Cietība (Brinell)	60 HB	65-75 HB	75 HB	80-90 HB	ASTM E10
Noguruma stiprums (5 × 10⁸)	70 MPA	75-85 MPA	95 MPa	100-110 MPA	ASTM E466
Bīdes stiprums	90 MPa	95-110 MPA	120 MPa	125-140 MPA	ASTM B769
Elastības modulis	69,5 GPA	69,5 GPA	69,5 GPA	69,5 GPA	ASTM E111

Īpašuma sadale:

Īpašības attiecība ar garenisko un šķērsvirzienu: 1,00: 0,95

Sienas biezuma efekts:<5% variation for up to 10mm thickness

Stūra līdz plakanās sekcijas īpašības variācija:<10%

Virsmas līdz kodola cietības variācijai:<5 HB

3. Virsmas apdare un izskats

Virsmas kvalitātes klasifikācijas:

Arhitektūras pakāpe (AA10):

Ra mazāks vai vienāds ar 0,4 μm virsmas raupjumu

Nav redzamu defektu 1M skatīšanās attālumā

Piemērots dekoratīvai anodēšanai

Konsekventa krāsa pēc anodēšanas

Komerciālā pakāpe (AA20):

Ra mazāks vai vienāds ar 0,8 μm virsmas raupjumu

Minor defects acceptable at >2M skata attālums

Laba anodizējoša reakcija

Rūpnieciskā pakāpe (AA30):

Ra mazāks vai vienāds ar 1,6 μm virsmas raupjumu

Funkcionālās lietojumprogrammas, kurās izskats ir sekundārs

Virsmas apstrādes savietojamība:

Anodizējoša atbilde: lieliska

II tips (sērskābe): 5-25 μm biezums

III tips (cietais mētelis): 25-75 μm biezums

Krāsu konsistences vērtējums: lielisks

I arhitektūras klase: 18 μm minimālais pārklājums

II arhitektūras klase: 10 μm minimālais pārklājums

Mehāniskā apdare:

Suku/pulēšana: lieliska reakcija

Pērlīšu sprādziens: vienmērīga matēta apdare

Spilgts iegremdēšana: augstas atstarošanās sasniedzama

Glezniecība/pārklājums:

Pulvera pārklājuma saķere: lieliska

Mitrās krāsas saderība: laba ar pareizu pirmapstrādi

Hromāta konvertēšanas pārklājums: 1.A klase sasniedzama

4. Dimensijas specifikācijas un pielaides

Parametrs	Standarta diapazons	Precizitātes tolerance	Komerciāla tolerance	Testa metode
Diametrs (apaļa)	5-300 mm	± 0,15 mm līdz 30mm	± 0,25 mm līdz 30mm	Mikrometrs
		± 0,3% virs 30 mm	± 0,5% virs 30 mm
Platums (taisnstūris)	10-200 mm	± 0,15 mm līdz 50mm	± 0,25 mm līdz 50mm	Suports
		± 0,3% virs 50 mm	± 0,5% virs 50 mm
Garums	1000-6500 mm	± 2mm	± 5 mm	Mērlente
Taisnīgums	N/A	0,3 mm/m	0,5 mm/m	Taisni
Twist (taisnstūra)	N/A	1 grāda maksimums uz metru	3 grādu maksimums uz metru	Protraktors
Stūra rādiuss	N/A	± 0,2 mm	± 0,5 mm	Rādiusa mērītājs

Standarta pieejamās veidlapas:

Apaļā josla: diametrs 5-300 mm

Sešstūra josla: pāri dzīvokļiem 8-75 mm

Kvadrātveida josla: sānu izmēri 5-150 mm

Taisnstūra josla: platums līdz 200 mm, biezums no 3 mm

Pieejami pielāgoti profili ar atbilstošu instrumentu

5. Temperatūras apzīmējumi un termiskās apstrādes iespējas

Temperaments	Procesa apraksts	Optimālas lietojumprogrammas	Galvenās īpašības
T1	Atdzesēts no ekstrūzijas un dabiski izturēts	Nekritiskas lietojumprogrammas	Mērena izturība, lieliska formējamība
T4	Šķīduma termiski apstrādāts un dabiski izturēts	Veidojošās lietojumprogrammas	Laba formējamība, mērena izturība
T5	Atdzesēts no ekstrūzijas un mākslīgi izturēts	Vispārējs nolūks	Labs spēks, lieliska ekstrudējamība
T6	Šķīduma termiski apstrādāts un mākslīgi izturēts	Konstrukcijas pielietojumi	Maksimālā izturība un cietība
T52	Atdzesēts no ekstrūzijas, atvieglots stress, mākslīgi izturēts	Garuma kritiskās lietojumprogrammas	Uzlabota taisnība, labs spēks
T83	Šķīduma termiski apstrādāts, auksti apstrādāts, mākslīgi izturēts	Augstas stresa lietojumprogrammas	Pastiprināts spēks ar labu izturību

Temperamenta atlases vadība:

T5: ekonomiskākais standarta lietojumprogrammām

T6: kad nepieciešama maksimālā izturība

T4: ja ir nepieciešama pēc ekstrūzijas veidošanās

T52: lietojumprogrammām, kurām nepieciešama stingra dimensiju stabilitāte

6. apstrādes un izgatavošanas raksturlielumi

Darbība	Instrumentu materiāls	Ieteicamie parametri	Komentāri
Pagrieziens	HSS, karbīds	Vc =200-500 m/min, f =0.1-0.4 mm/rev	Lieliska virsmas apdare
Urbšana	HSS, karbīds	Vc =80-150 m/min, f =0.15-0.3 mm/rev	Zemi griešanas spēki
Frizēšana	HSS, karbīds	Vc =200-600 m/min, fz =0.1-0.25 mm	Lieliska mikroshēmas evakuācija
Pieskarties	HSS, ar alvu pārklāts	Vc =10-30 m/min	Lieliska pavedienu kvalitāte
Zāģēšana	Karbīda noliekts	Vc =800-1500 m/min, vidējs solis	Tīri griezumi ar minimālu urbumu
Vītņošana	HSS, karbīds	Vc =150-300 m/min, smalka padeve	Lieliska diegu apdare

Izgatavošanas vadība:

Mašīnu vērtējums: 90% (1100 alumīnijs=100%)

Virsmas apdare: lieliska (ra 0.5-1.6 μm viegli sasniedzams)

Čipu veidošanās: īsas mikroshēmas ar pareizu instrumentu

Dzesēšanas šķidrums: ūdenī šķīstoša emulsija vai minimāla eļļošana

Instrumenta nodilums: minimāls ar atbilstošiem parametriem

Formējamība: lieliska T1/T4 apstākļos

Saliekamība: minimālais rādiuss=1 × biezums (T1/T4), 2 × biezums (T6)

Metināmība: laba ar TIG/MIG metodēm

Thread Rolling: izcili rezultāti T4 stāvoklī

7. Korozijas pretestības un aizsardzības sistēmas

Vides tips	Pretestības vērtējums	Aizsardzības metode	Paredzamā sniegums
Lauku/pilsētu atmosfēra	Lielisks	Dzirnavu apdare vai anodēšana	15-20+ gadi
Rūpnieciskā atmosfēra	Ļoti labs	Anodizējoša I klase	10-15 gadi
Jūras vide	Labs	Anodēšana + blīvēšana	5-10 gadi ar apkopi
Augsts mitrums	Lielisks	Standarta anodēšana	10-15 gadi
Ķīmiska iedarbība	Mērens	Smaga anodēšana + blīvēšana	Specifisks lietojumprogrammai
UV ekspozīcija	Lielisks	Notīrīt anodēšanu	Nav degradācijas

Virsmas aizsardzības iespējas:

Anodēšana:

Skaidrs (dabisks): lieliska skaidrība un caurspīdīgums

Krāsu anodēšana: konsekventa krāsu attīstība

Smaga anodēšana: augstāka nodiluma pretestība

Blīvēšanas iespējas: karstais ūdens, niķeļa acetāts, PTFE

Konvertācijas pārklājumi:

Hromāts uz vienu mil-dtl -5541

Alternatīvas, kas nav hroma

Mehāniskā apdare:

Saturēta apdare: vienmērīgs virziena modelis

Pulēta apdare: spogulim līdzīgs izskats sasniedzams

Smilšu strūkla: konsekventa matēta tekstūra

Organiskie pārklājumi:

Pulvera pārklājums: lieliska saķere un izturība

Šķidruma krāsa: laba ar pareizu pirmapstrādi

Skaidri aizsargājoši pārklājumi: UV un nobrāzuma aizsardzība

8. Inženierzinātņu dizaina fiziskās īpašības

Īpašums	Novērtēt	Projektēšanas apsvērumi
Blīvums	2,70 g/cm³	Svara aprēķins komponentiem
Kušanas diapazons	615-655 grāds	Termiskās apstrādes ierobežojumi
Siltumvadītspēja	200-220 W/m·K	Siltuma izlietnes lietojumi
Elektriskā vadītspēja	50-55% IACS	Elektriskās lietojumprogrammas
Īpašs karstums	900 J/kg · K	Siltuma masas aprēķini
Termiskā izplešanās (CTE)	23.4 ×10⁻⁶/K	Termiskās izplešanās piemaksas
Younga modulis	69,5 GPA	Strukturālie aprēķini
Puasona attiecība	0.33	Strukturālās analīzes parametrs
Atstarošanās	80-85% (pulēts)	Optiskā/apgaismojuma lietojumprogrammas

Dizaina apsvērumi:

Darbības temperatūras diapazons: -80 grāds līdz +175 grāds

Īpašuma saglabāšana: lieliska zem 100 grādu

Elektriskā vadītspēja: augstāka par daudziem alumīnija sakausējumiem

Magnētiskās īpašības: nemagnētiskas

Pārstrādājamība: 100% pārstrādājama, augsta lūžņu vērtība

Ietekme uz vidi: zema oglekļa satura nospiedums, salīdzinot ar tēraudu

9. kvalitātes nodrošināšana un pārbaude

Standarta pārbaudes procedūras:

Ķīmiskais sastāvs:

Optiskās emisijas spektroskopija

Visu galveno elementu un piemaisījumu pārbaude

Mehāniskā pārbaude:

Stiepes pārbaude (gareniska)

Cietības pārbaude (Webster/Brinell)

Dimensijas pārbaude:

Diametrs/izmēri vairākās vietās

Taisnības pārbaude

Virsmas apdares mērīšana

Vizuālā pārbaude:

Virsmas defektu novērtējums

Die līnijas novērtēšana

Virsmas izskata vienveidība

Specializēta pārbaude (ja nepieciešams):

Anodizācijas reakcijas tests

Graudu struktūras novērtēšana

Vadītspējas pārbaude

Standarta sertifikāti:

Dzirnavu testa pārskats par vienu lv 10204 2.1/3.1

Ķīmiskās analīzes sertifikācija

Mehānisko īpašību sertifikācija

Dimensijas pārbaudes ziņojums

Siltuma apstrādes sertifikācija (T6 temperamentam)

10. lietojumprogrammas un dizaina apsvērumi

Primārās lietojumprogrammas:

Arhitektūras komponenti:

Logu un durvju rāmji

Aizkaru sienu sistēmas

Margas un balustrādes

Dekoratīvā apdare un līstes

Transports:

Automobiļu apdare un komponenti

RV un piekabes komponenti

Velosipēdu rāmji un komponenti

Elektriskais:

Siltuma izlietnes un termiskā pārvaldība

Elektriskie korpusi un apvalki

LED apgaismojuma armatūra un profili

Patēriņa preces:

Mēbeļu sastāvdaļas

Ierīces apdare un detaļas

Dušas iežogojumi un vannas istabas piederumi

Rūpnieciskās sastāvdaļas:

Pneimatiskās cilindru caurules

Mašīnu sargi un rāmji

Konveijeri un materiālu apstrāde

Projektēšanas priekšrocības:

Lieliska virsmas apdare estētiskai lietošanai

Augstāka ekstrudētība sarežģītiem profiliem

Laba izturības un svara attiecība

Lieliska izturība pret koroziju

Izcila anodējošā reakcija

Izgatavošanas un pievienošanās vieglums

Rentabls, salīdzinot ar augstākas stiprības sakausējumiem

Konsekventas īpašības un kvalitāte

Viegli pieejams dažādās formās un izmēros

Ilgtspējīgs materiāls ar augstu pārstrādātu satura potenciālu

Dizaina ierobežojumi:

Zemāka stiprība, salīdzinot ar 6061/6082 sakausējumiem

Nav ieteicams ļoti stresa stāvoklī strukturāliem pielietojumiem

Ierobežota metināmība salīdzinājumā ar 6061

Samazinātas mehāniskās īpašības metinātās siltuma skartās zonās

Temperatūras ierobežojumi virs 175 grādiem

Ekonomiskie apsvērumi:

Lielisks izmaksu un veiktspējas līdzsvars

Zemākas apstrādes izmaksas nekā augstākas stiprības sakausējumi

Samazinātas apstrādes izmaksas, pateicoties lieliskai mašīnai

Ilgs kalpošanas laiks ar minimālu apkopi

Augsta lūžņu vērtība dzīves cikla beigās

Populāri tagi: 6063 ekstrudēts alumīnija bārs, Ķīna 6063 ekstrudēti alumīnija bāru ražotāji, piegādātāji, rūpnīca
